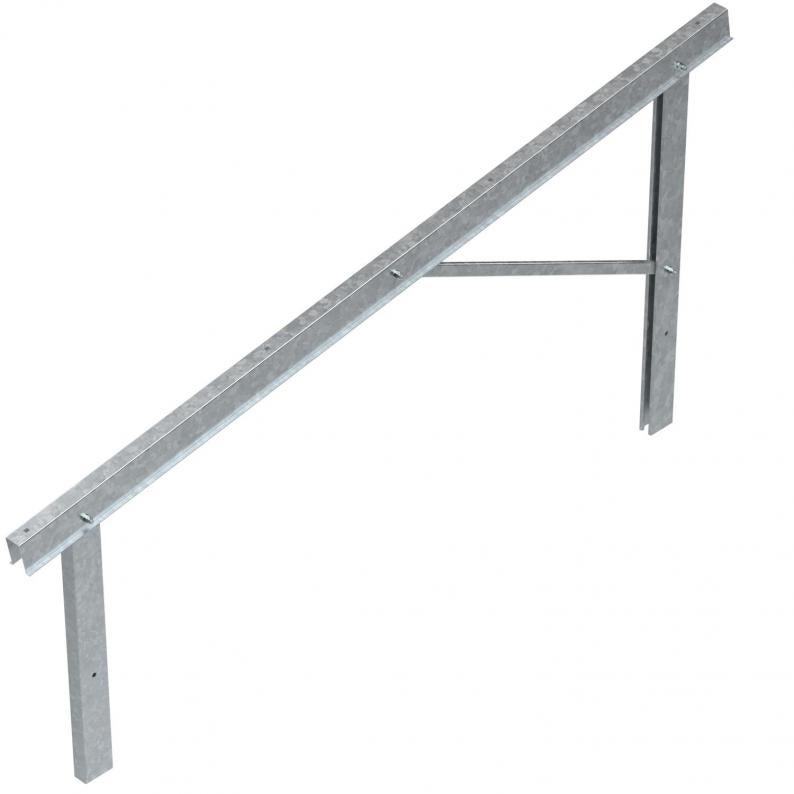

Iepriekš uzstādīta sija fotoelektrisko moduļu montāžai, brīvs lauks
Tips VT 10S FT
Preces nr. 5901550
EAN 4012197394561
Preces nr. / Tips
Garums
Slīpuma leņķis min.
Slīpuma leņķis maks.
PIEGĀDES LAIKS PĒC PIEPRASĪJUMA
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Iepriekš uzstādīta sija mazā, vidējā vai lielā versijā fotoelektrisko brīvā lauka sistēmu montāžai kombinācijā ar sijas profiliem un gala/starpspailēm. Uzstādīšana ar blietēšanas profiliem zemē vai ar balsta kājām uz betona pamatiem.
Tehniskie dati
Izmēri
| Garums | 2689 mm |
|---|---|
| Platums | 93 mm |
| Augstums | 1376 mm |
| Izmērs L | 2730 mm |
| Izmērs H | 1376 mm |
| Izmērs l | 2265 mm |
| Leņķis α | 10 |
Tehniskie dati
| Regulējams | nē |
|---|---|
| Slīpuma leņķis min. | 10 ° |
| Slīpuma leņķis maks. | 10 ° |
| Izmērs | 2689x91x1376 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļa kanāls, integrēts | nē |
| Kabeļa kanāls, izvēles | jā |
| Piemērots jumta materiālam | Citi |
| Jumta caurvads, nepieciešams | nē |
| Centrēšana | vertikāls |
| Enkurojums | brīvi stāvošs |
| Fotoelementu montāžas sistēmas montāžas veids | Grīda |
| Moduļa platums min. | 990 mm |
| Moduļa platums maks. | 1310 mm |
| Moduļa augstums min. | 20 mm |
| Moduļa augstums maks. | 50 mm |
| Min. moduļa garums | 1600 mm |
| Max. moduļa garums | 1850 mm |
| Izstrādājuma sērija | Magic PV Field |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 65,0827 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 65,0827 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 1148276
Enkurskrūve ar galviņu A4Tips
MS50HB M12x30 A4
Mazākā pārd. vien.: 50 Gabals
50Gabals
Gabals
Preces nr. 1148280
Enkurskrūve ar galviņu A4Tips
MS50HB M12x60 A4
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Slīpuma leņķis min.
Slīpuma leņķis maks.
Preces nr.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
