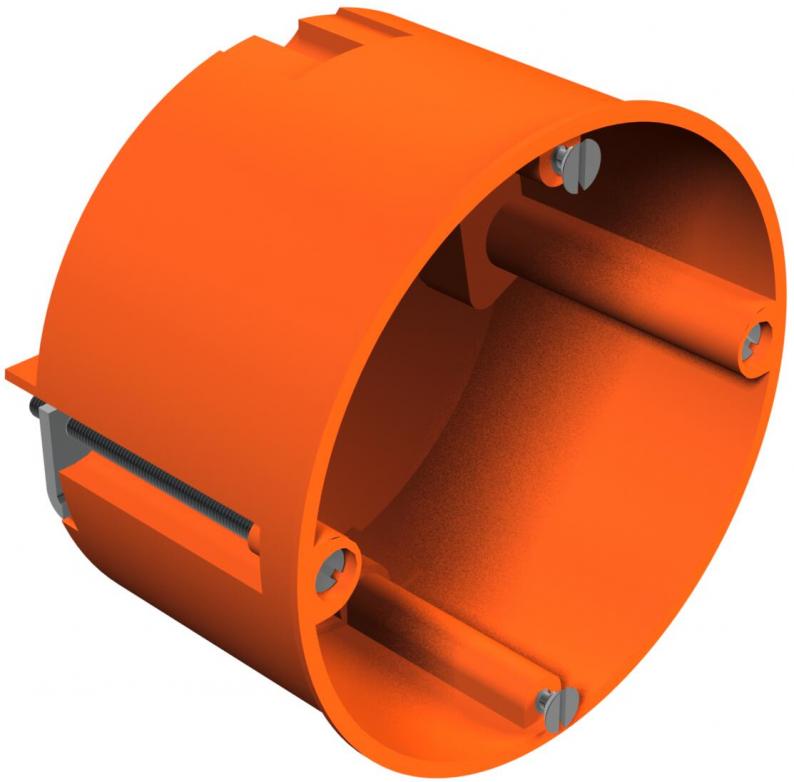

Ierīču kārba dobai sienai
Tips HG 60
Preces nr. 2003414
EAN 4012195032779
Preces nr. / Tips
2003414 / HG 60
Augstums
47 mm
Frēzējamā cauruma diametrs
68 mm
Diametrs
68 mm
Ievadu skaits
8
caurules diametram
20 mm
Šī prece vairs netiek ražota!
Jaunā prece atrodama šeit.
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Ierīču kārba dobai sienai. Izmēri atb. DIN 49073-1, plates biezumam 7–35 mm. Standartam atbilstošs kombinācijas attālums 71 mm, iespēja izveidot caurejošu vadojumu, izmantojot savienojuma balstus, kombinējot ierīču kārbas un ierīču savienojumu kārbas, 8 izvades atveres membrānas NYM vadiem, datu kabeļiem un caurulēm ar Ø 20 mm. Ierīču kārbas var lietot arī kā VDE 0606-1 atbilstošas savienojumu kārbas ar dubultu skrūvējamu stiprinājumu un skrūvējamu vāciņu, aizsardzības klase IP 30. Ieskaitot 12 savienojumu balstus.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 47 mm |
|---|
Tehniskie dati
| Atveres veids | Izlaužamas atveres NYM vadiem, datu pārraides kabeļiem un caurulēm ar diametru Ø 20 mm. |
|---|---|
| Triecienizturīgs | nē |
| Grīdas augstums min. | 47 mm |
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 68 mm |
| Piemērots plāksnēm ar biezumu min. | 7 mm |
| Piemērots plāksnēm ar biezumu maks. | 35 mm |
| Ierīces skrūvju attālums | 60 mm |
| Diametrs | 68 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 8 |
| Ierīču stiprinājums | Skrūves |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Plombējams | nē |
| Elektrosistēmu funkciju | bez |
| Korpusa caurvada veids | Blīvējošā membrāna |
| Ekranizēts | nē |
| caurules diametram | 20 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Balsti | bez |
| Maks. Vada šķērsgriezums | 2,5 mm² |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Aprīkojums | bez |
| Vāks | bez |
| Vāka nostiprināšana | nav attiecināms |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C |
| Izmērs | Ø68mm, H45mm |
| Materiāls | Polipropilēns |
| Krāsa | oranžs |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1873 kg CO₂e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1873 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
