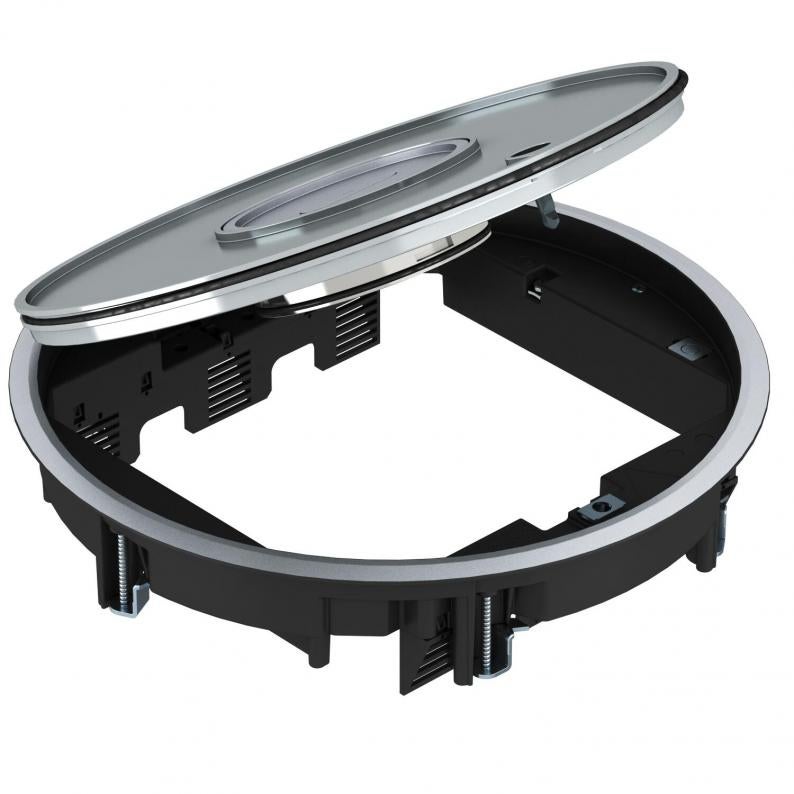

Ierīču montāžas kārba GRAF9-2 BA3, mitrā uzkopšana, ar izgriezumu grīdas segumam
Tips GRAF9-2 BA3
Preces nr. 7405743
EAN 4012196581634
Preces nr. / Tips
7405743 / GRAF9-2 BA3
Grīdas seguma biezums
3 mm
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba ar futrāli grīdām ar mitro kopšanu, paredzēta ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Pulēta alumīnija virsma ar grīdas seguma atveri 3 mm. 65 mm iebūvēšanas dziļumam.
Ieliktnis ar caurulīti mitri tīrāmām grīdām, 3 nodalījumi, MT9 montāžas kronšteina uzstādīšanai. Var uzstādīt 3 APMT5 tipa pārseguma plāksnes. Lietošanai gaisa vadu sistēmās un sistēmu grīdās iekštelpās.
Pulēta alumīnija virsma ar grīdas seguma atveri 3 mm. 65 mm iebūvēšanas dziļumam.
Pulēta alumīnija virsma ar grīdas seguma atveri 3 mm. 65 mm iebūvēšanas dziļumam.
Ieliktnis ar caurulīti mitri tīrāmām grīdām, 3 nodalījumi, MT9 montāžas kronšteina uzstādīšanai. Var uzstādīt 3 APMT5 tipa pārseguma plāksnes. Lietošanai gaisa vadu sistēmās un sistēmu grīdās iekštelpās.
Pulēta alumīnija virsma ar grīdas seguma atveri 3 mm. 65 mm iebūvēšanas dziļumam.
Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati
Tehniskie dati
| Grīdas augstums min. | 80 mm |
|---|---|
| Grīdas seguma biezums | 3 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 12 |
| Iespējams iemontēt blīvi | jā |
| Iebūvēšanas diametrs | 305 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | mitrs |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | jā |
| Ārējais diametrs | 325 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Iegremdējams tubuss |
| Aizsardzības pakāpes IK kods | IK10 |
| Montāžas sistēmas tips | UT4 |
| Lielas slodzes versija | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP45 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 10 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Pagriežams atslēgs |
| ROHS atbilstība | atbrīvots |
| Spriegošanas diapazons D min. | 4 mm |
| Spriegošanas diapazons D maks. | 73 mm |

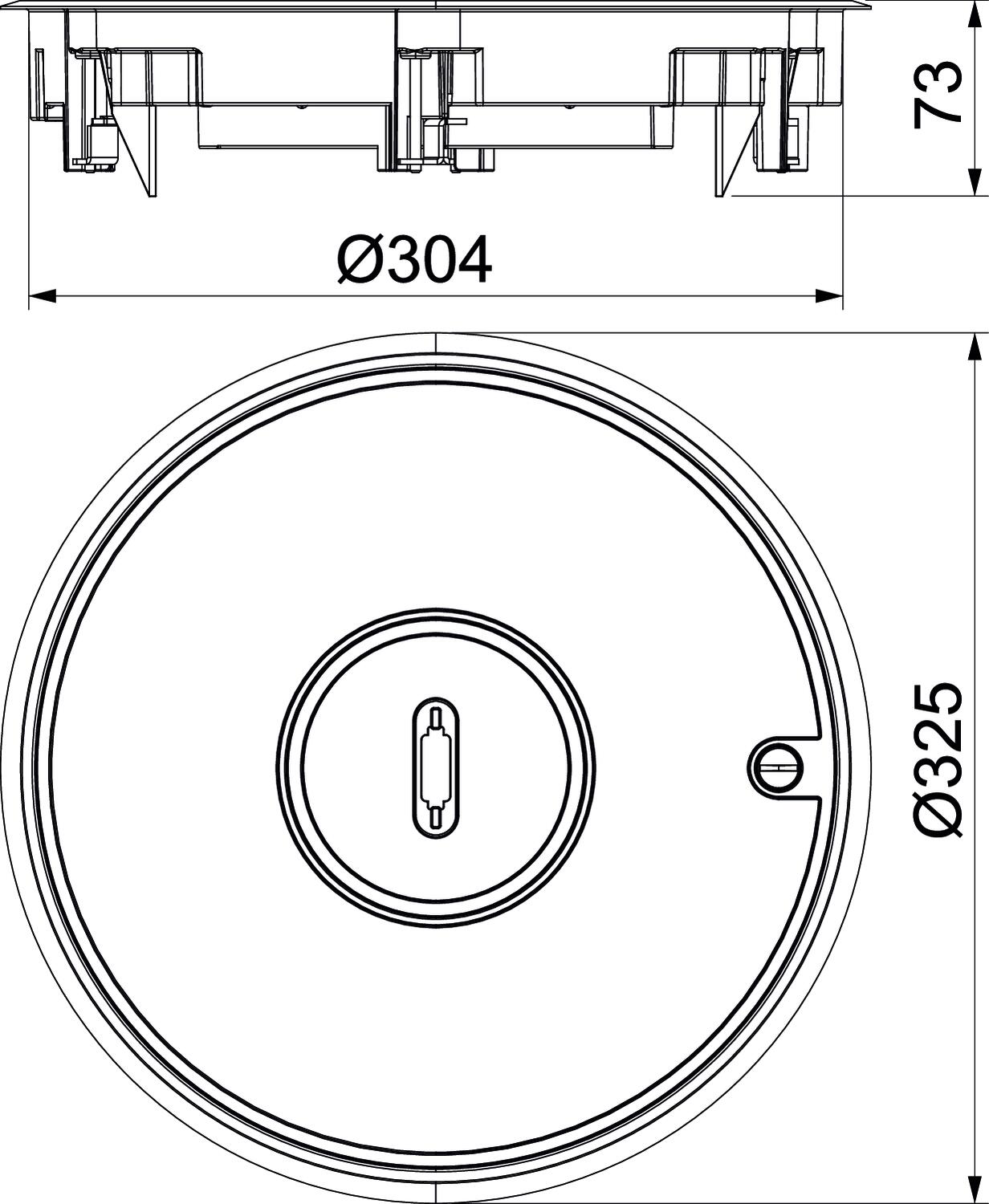

| Izmērs | Ø325x73 |
| Materiāls | Zem spiediena liets alumīnijs |
| Izstrādājuma sērija | GRAF |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,2742 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 4,2742 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
