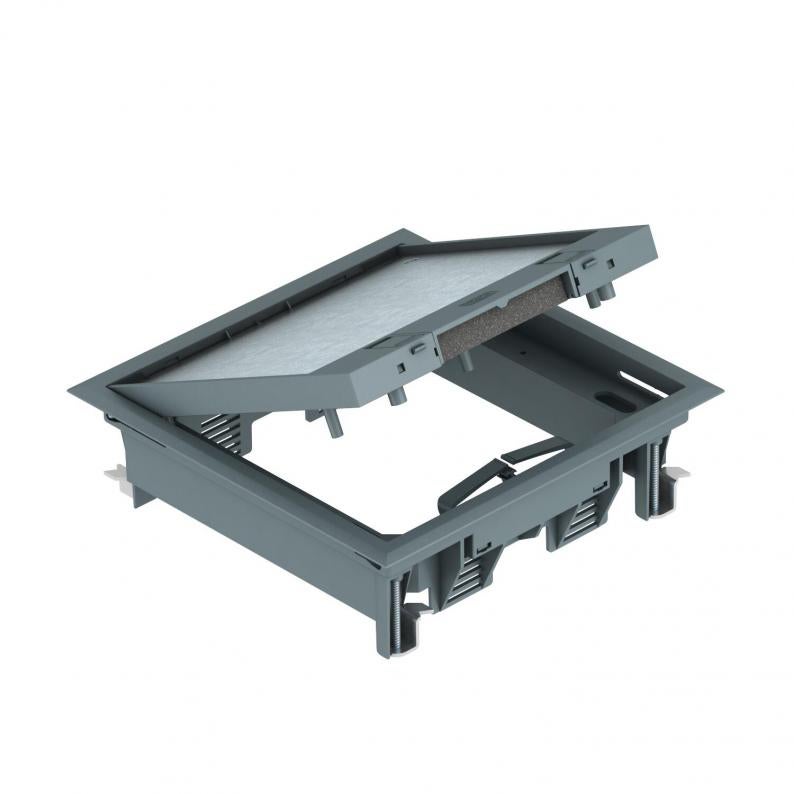

Ierīču montāžas modulis GES4 ar fiksējamu aizbīdni
Type GES4-2U10T 7011
|Item no. 7405145
|EAN 4012195890645
Item no. / Type
Grīdas seguma biezums
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Ierīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 6 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Var izmantot līdz 4 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Technical data
Izmēri
| Garums | 222 mm |
|---|---|
| Platums | 222 mm |
| Augstums | 65 mm |
Tehniskie dati
| Izgriezuma izmēri | 201x201 mm |
|---|---|
| Grīdas līmeņa augstums min. | 73 mm |
| Grīdas augstums min. | 73 mm |
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Iebūvējamo ierīču skaits | 6 |
| Iespējams iemontēt blīvi | nē |
| Ārējā izmēra garums | 222 mm |
| Ārējā izmēra platums | 222 mm |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 2 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 73 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK08 |
| Montāžas sistēmas tips | UT3 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | 4 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 2 000 N |
| Vertikālā slodze, liels laukums | līdz 3 000 N |
| Izpildījums | kvadrātisks |
| Atvēršanas mehānisms | Fiksējams aizbīdnis |
| Spriegošanas diapazons D min. | 8 mm |
| Spriegošanas diapazons D maks. | 75 mm |
| Izmērs | 222x222x65 |
| Materiāls | Poliamīds |
| Krāsa | dzelzs pelēks; RAL 7011 |
| Grīdas seguma maksimālais biezums | 10 mm |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,6425 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 3,6425 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
