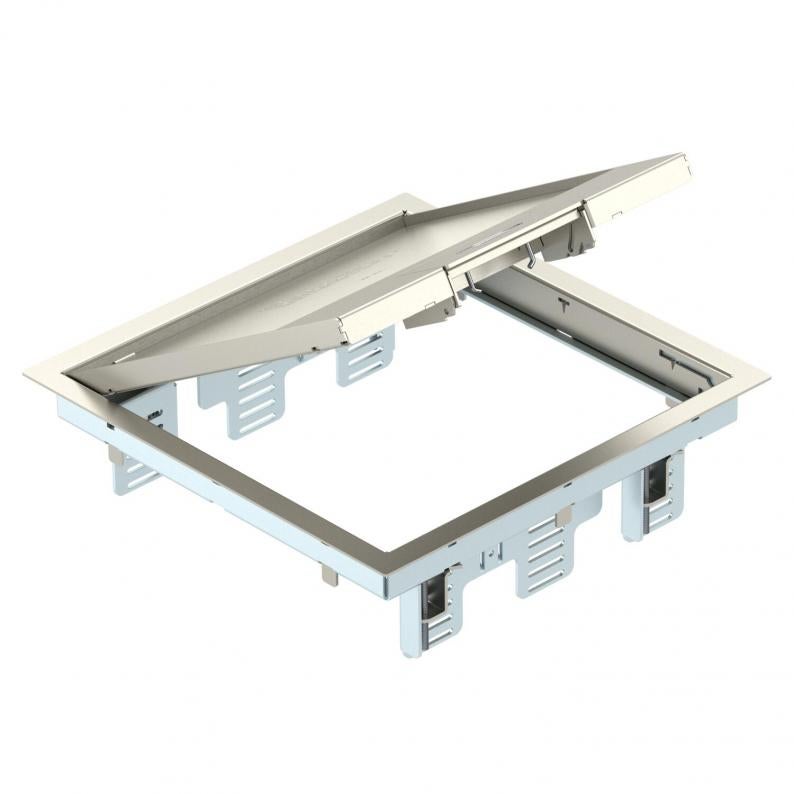

Ierīču montāžas modulis GES9M-2 ar roktura skavu
Tips GES9M-2 10U
Preces nr. 7405371
EAN 4012196028740
Preces nr. / Tips
7405371 / GES9M-2 10U
Grīdas seguma biezums
5 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

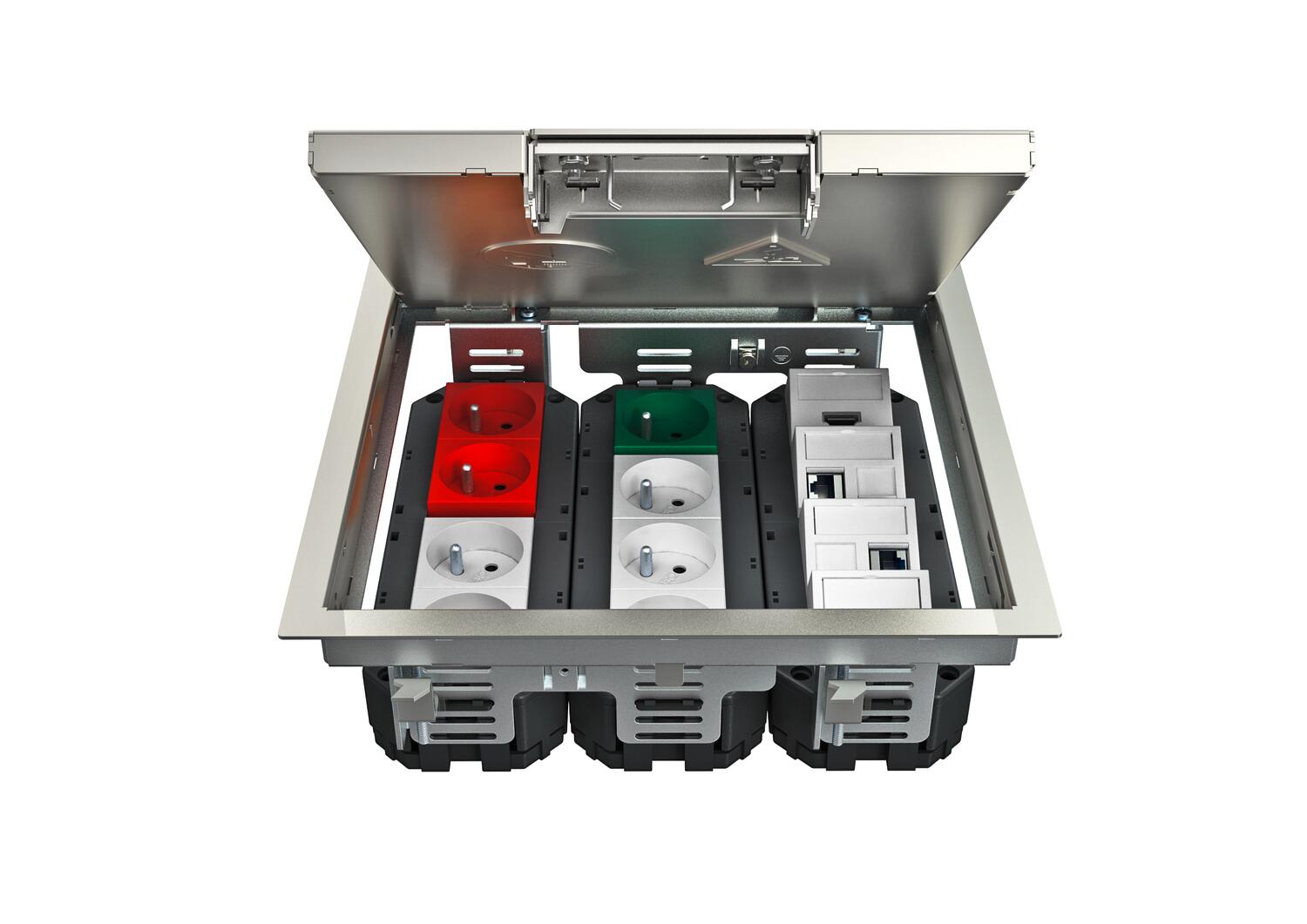

Ierīču montāžas kārba ar rokturi ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Fiksācijas trepe no cinkotas tērauda loksnes. Grīdas seguma biezums iestatīts uz 5 mm, vajadzības gadījumā pielāgojams uz 10 mm.
Ierīču montāžas kārba ar roktura skavu, 3 sekciju, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes
Fiksācijas trepe no cinkotas tērauda loksnes. Grīdas seguma biezums iestatīts uz 5 mm, vajadzības gadījumā pielāgojams uz 10 mm.
Ierīču montāžas kārba ar roktura skavu, 3 sekciju, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes
Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati

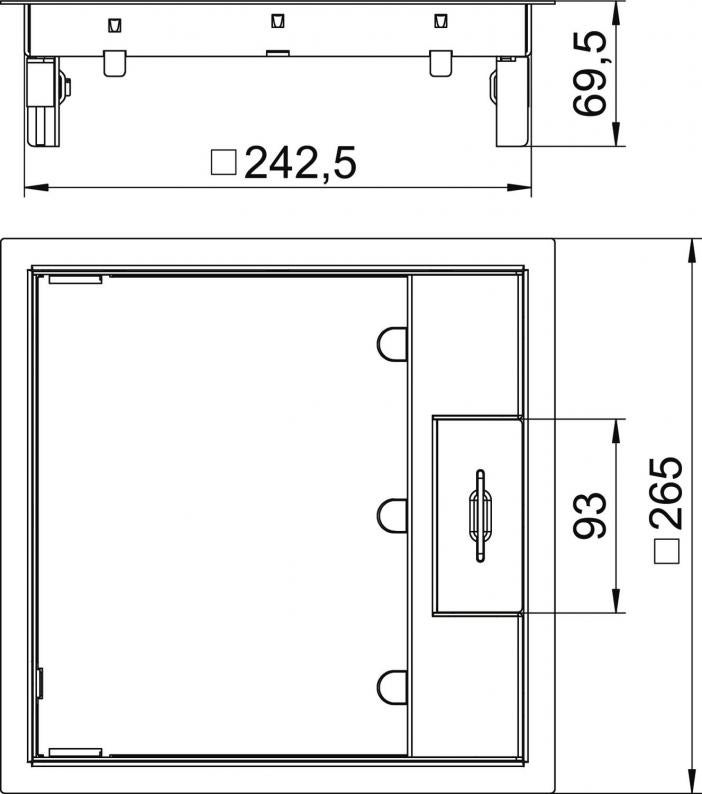

Izmēri
| Garums | 265 mm |
|---|---|
| Platums | 265 mm |
| Augstums | 67 mm |
Tehniskie dati
| Grīdas augstums min. | 78 mm |
|---|---|
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Iebūvējamo ierīču skaits | 12 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas izmēra garums | 244 mm |
| Iebūvēšanas izmēra platums | 244 mm |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 78 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK10 |
| Montāžas sistēmas tips | MT4 / GB3 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | kvadrātisks |
| Atvēršanas mehānisms | Roktura skava |
| ROHS atbilstība | jā |
| Spriegošanas diapazons D min. | 3 mm |
| Spriegošanas diapazons D maks. | 61 mm |
| Izmērs | 266x266x69 |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Grīdas seguma maksimālais biezums | 10 mm |
| Izstrādājuma sērija | GES |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 20,0394 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 20,0394 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
