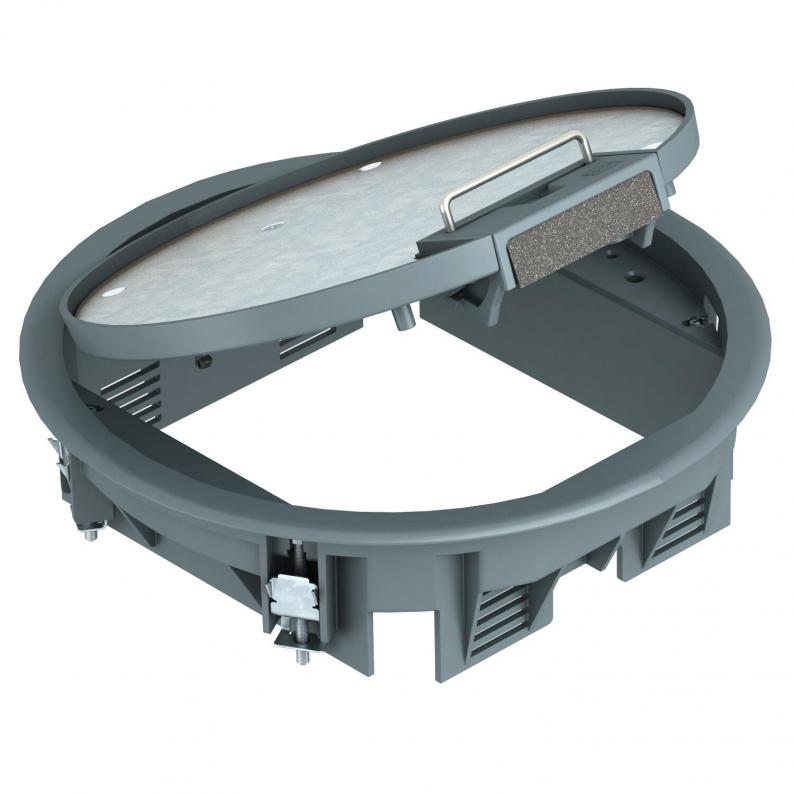

Ierīču montāžas modulis GESR4 ar roktura skavu
Type GESR4 U 7011
|Item no. 7405436
|EAN 4012195103684
Item no. / Type
Grīdas seguma biezums
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Ierīču montāžas kārba ar rokturi ne vairāk kā 6 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Ierīču montāžas kārba ar roktura skavu, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Ierīču montāžas kārba ar roktura skavu, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Var izmantot līdz 4 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Technical data
Tehniskie dati
| Grīdas augstums min. | 73 mm |
|---|---|
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 6 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas diametrs | 215 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 2 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 73 mm |
| Ārējais diametrs | 234 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK08 |
| Montāžas sistēmas tips | UT3 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R4 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| Spriegošanas diapazons D min. | 7 mm |
| Spriegošanas diapazons D maks. | 31 mm |
| Izmērs | Ø234x61 |
| Materiāls | Poliamīds |
| Krāsa | dzelzs pelēks; RAL 7011 |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,8225 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,8225 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
