Ierīču montāžas modulis GESR7 ar roktura skavu
Tips GESR7 10U 7011
Preces nr. 7405452
EAN 4012195103783
Preces nr. / Tips
Grīdas seguma biezums
Krāsa
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba ar rokturi ne vairāk kā 10 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3 un vienā balstā UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Izmantojams arī kopā ar montāžas stiprinājumu MT. Instalējamo ierīču skaits ir atkarīgs no instalējamo ierīču veida.
Izmantojams arī kopā ar montāžas stiprinājumu MT. Instalējamo ierīču skaits ir atkarīgs no instalējamo ierīču veida.
Var izmantot līdz 7 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati
Tehniskie dati
| Grīdas augstums min. | 78 mm |
|---|---|
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 10 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas diametrs | 275 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 78 mm |
| Ārējais diametrs | 294 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK08 |
| Montāžas sistēmas tips | UT3 / UT4 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R7 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| ROHS atbilstība | jā |
| Spriegošanas diapazons D min. | 14 mm |
| Spriegošanas diapazons D maks. | 36 mm |

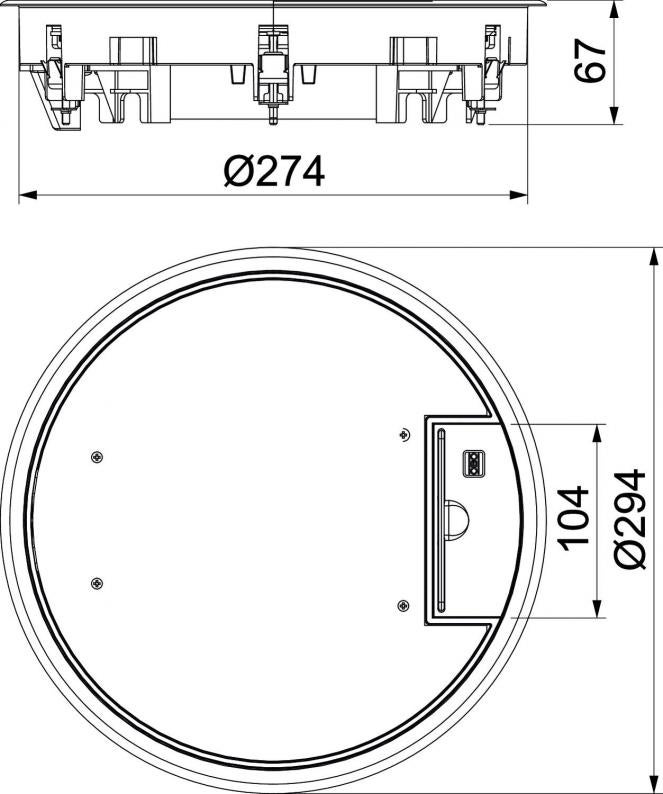

| Izmērs | Ø294x66 |
| Materiāls | Poliamīds |
| Krāsa | dzelzs pelēks; RAL 7011 |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 8,3902 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 8,3902 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
