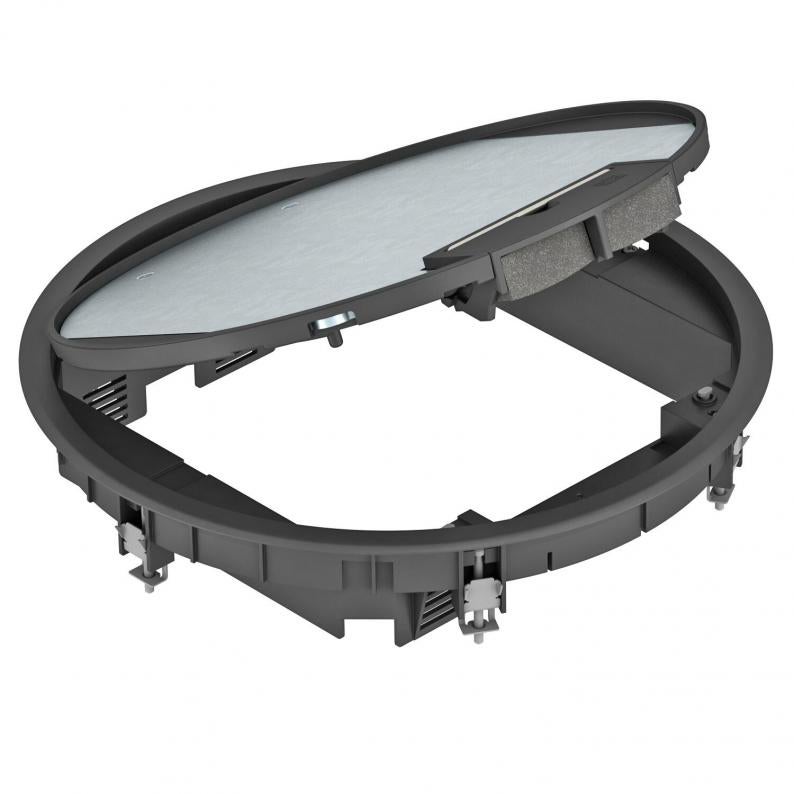

Ierīču montāžas modulis GESR9 ar roktura skavu
Tips GESR9 U 9011
Preces nr. 7405532
EAN 4012195104209
Preces nr. / Tips
7405532 / GESR9 U 9011
Grīdas seguma biezums
5 mm
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Krāsa
grafītmelns; RAL 9011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba ar rokturi ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati
Izmēri
| Garums | 324 mm |
|---|---|
| Platums | 324 mm |
| Augstums | 62 mm |
Tehniskie dati
| Grīdas augstums min. | 73 mm |
|---|---|
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Iebūvējamo ierīču skaits | 12 |
| Iebūvēšanas diametrs | 305 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 73 mm |
| Ārējais diametrs | 324 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK08 |
| Montāžas sistēmas tips | MT4 / GB3 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| ROHS atbilstība | jā |
| Spriegošanas diapazons D min. | 9 mm |
| Spriegošanas diapazons D maks. | 30 mm |
| Izmērs | Ø324x61 |
| Materiāls | Poliamīds |
| Krāsa | grafītmelns; RAL 9011 |
| Izstrādājuma sērija | GESR |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,8207 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,8207 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
