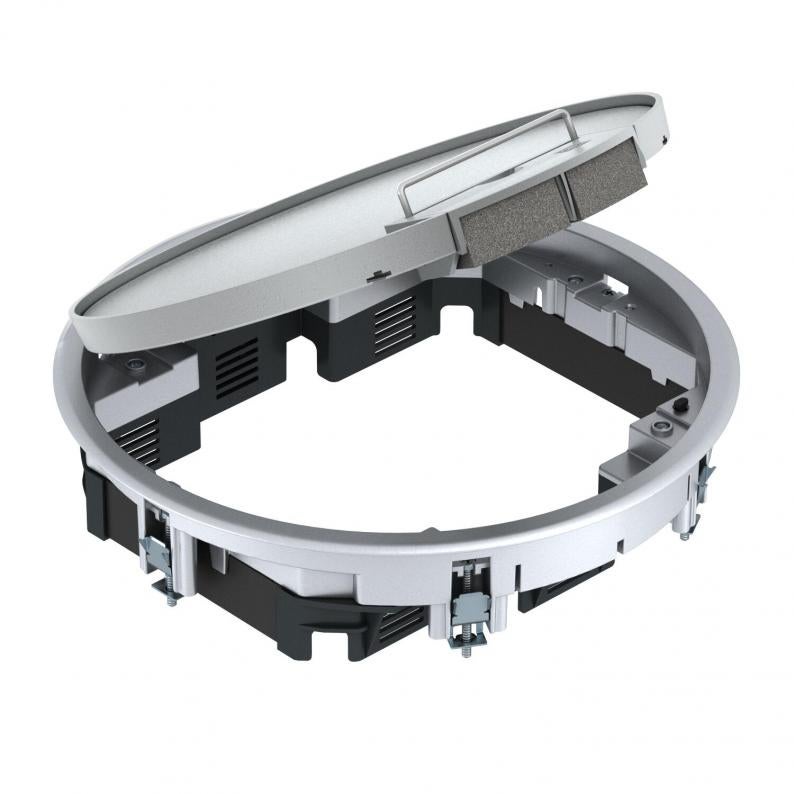

Ierīču montāžas modulis GESRA7/10 ar roktura skavu
Tips GESRA7 10U
Preces nr. 7405544
EAN 4012195104261
Preces nr. / Tips
7405544 / GESRA7 10U
Grīdas seguma biezums
5 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba ar rokturi ne vairāk kā 10 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3 un vienā balstā UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Vada izeja no poliamīda RAL 9011
Grīdas seguma padziļinājums veramajā vākā 5 mm. Noņemot cietā kartona starpliku, grīdas seguma izgriezums tiek paaugstināts līdz 10 mm.
Vada izeja no poliamīda RAL 9011
Grīdas seguma padziļinājums veramajā vākā 5 mm. Noņemot cietā kartona starpliku, grīdas seguma izgriezums tiek paaugstināts līdz 10 mm.
Var izmantot līdz 7 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati
Tehniskie dati
| Grīdas augstums min. | 78 mm |
|---|---|
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Iebūvējamo ierīču skaits | 10 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas diametrs | 275 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 78 mm |
| Ārējais diametrs | 294 mm |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | jā |
| Aizsardzības pakāpes IK kods | IK10 |
| Montāžas sistēmas tips | UT3 / UT4 |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R7 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 10 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| ROHS atbilstība | atbrīvots |
| Spriegošanas diapazons D min. | 15 mm |
| Spriegošanas diapazons D maks. | 37 mm |

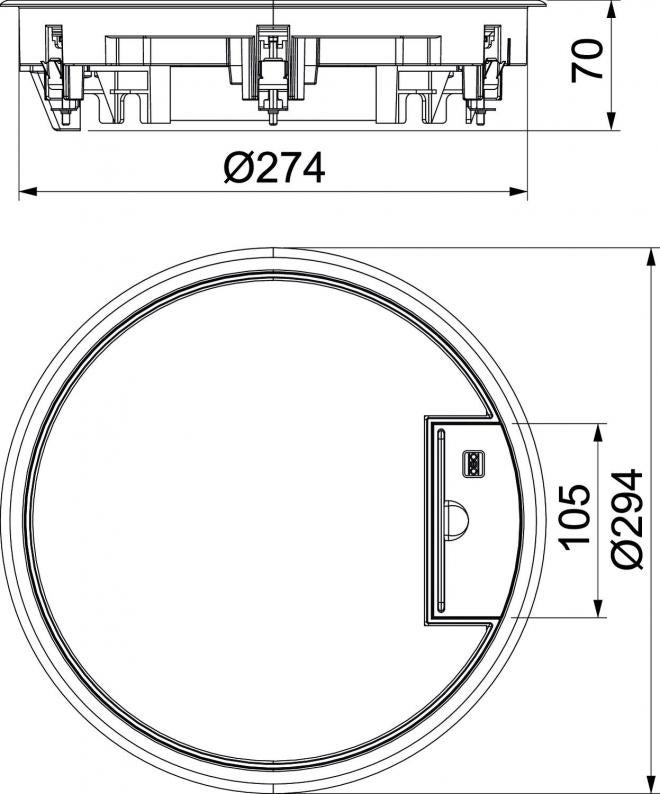

| Izmērs | Ø294x71 |
| Materiāls | Zem spiediena liets alumīnijs |
| Grīdas seguma maksimālais biezums | 10 mm |
| Izstrādājuma sērija | GESR |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,588 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,588 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
