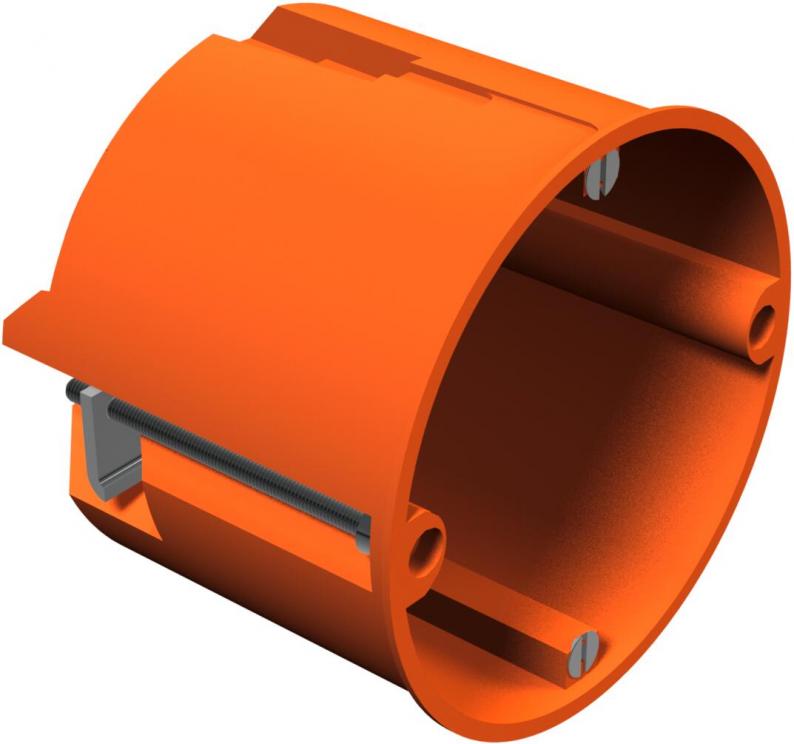

Ierīču/savienojumu kārba dobai sienai
Tips HV 60
Preces nr. 2003442
EAN 4012195032953
Preces nr. / Tips
2003442 / HV 60
Augstums
61 mm
Frēzējamā cauruma diametrs
68 mm
Diametrs
68 mm
Ievadu skaits
8
caurules diametram
20 mm
Šī prece vairs netiek ražota!
Jaunā prece atrodama šeit.
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Ierīču/savienojuma kārba dobai sienai. Izmēri atb. DIN 49073-1, plates biezumam 7–35 mm. Standartam atbilstošs kombinācijas attālums 71 mm, iespēja izveidot caurejošu vadojumu ar savienojuma balstu palīdzību, lietojot ierīču kārbu un ierīču savienojumu kārbu kombinācijas,
8, izlaužamas atveres NYM vadiem, datu kabeļiem un caurulēm ar diametru Ø 20 mm, ierīču kārbas var lietot arī kā VDE 0606-1 atbilstošas savienojumu kārbas ar dubultu skrūvsavienojumu un skrūvējamu vāciņu, aizsardzības klase IP30.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.
8, izlaužamas atveres NYM vadiem, datu kabeļiem un caurulēm ar diametru Ø 20 mm, ierīču kārbas var lietot arī kā VDE 0606-1 atbilstošas savienojumu kārbas ar dubultu skrūvsavienojumu un skrūvējamu vāciņu, aizsardzības klase IP30.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.
Tehniskie dati

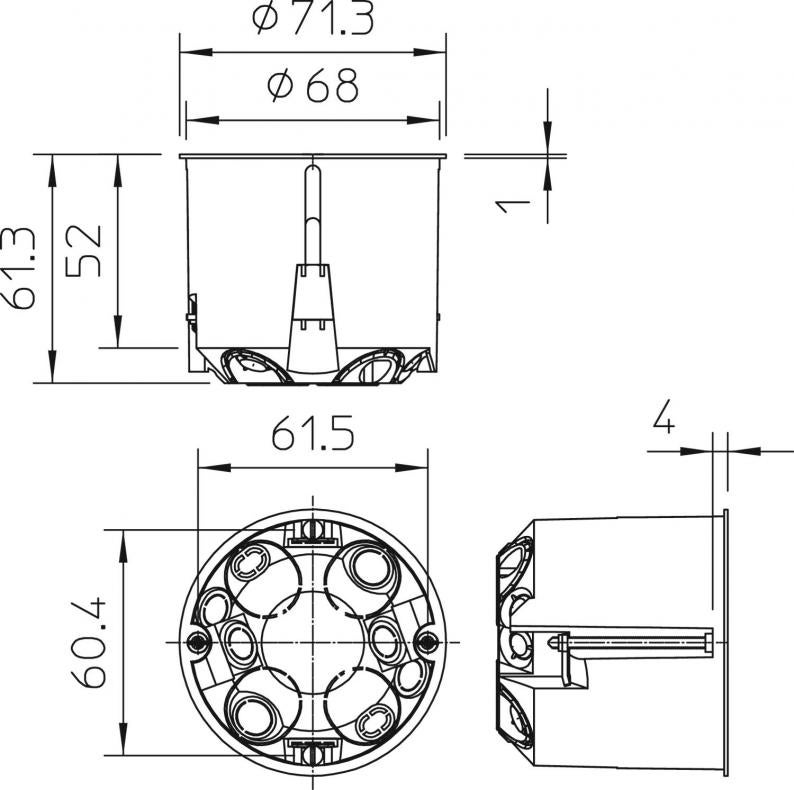

Izmēri
| Augstums | 61 mm |
|---|
Tehniskie dati
| Atveres veids | Izlaužamas atveres NYM vadiem, datu pārraides kabeļiem un caurulēm ar diametru Ø 20 mm. |
|---|---|
| Triecienizturīgs | nē |
| Grīdas augstums min. | 61 mm |
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 68 mm |
| Piemērots plāksnēm ar biezumu min. | 7 mm |
| Piemērots plāksnēm ar biezumu maks. | 35 mm |
| Ierīces skrūvju attālums | 60 mm |
| Diametrs | 68 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 8 |
| Ierīču stiprinājums | Skrūves |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Plombējams | nē |
| Elektrosistēmu funkciju | bez |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| caurules diametram | 20 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Balsti | bez |
| Maks. Vada šķērsgriezums | 2,5 mm² |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Aprīkojums | bez |
| Vāks | bez |
| Vāka nostiprināšana | nav attiecināms |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C |
| Izmērs | Ø68mm, H61mm |
| Materiāls | Polipropilēns |
| Krāsa | oranžs |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2038 kg CO₂e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2038 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
