isCon® zibensstrāvas novadītājs, Professional Plus, gaiši pelēks
Tips isCon Pro+ 75 GR
Preces nr. 5407997
EAN 4012195888154
Preces nr. / Tips
Diametrs
Šķērsgriezums
Normāls gredzens (apm. m)
Mazākā pārd. vien.: 100 m
100m
m
Apraksts
Datus par OBO isCon® vada instalēšanu skatiet montāžas instrukcijā.
• no augstsprieguma izolēts novadītājs
• aizsardzība pret kontaktspriegumu lietainā laikā (VDE 0432-1 (IEC/EN 60060-1)• nerada slīdizlādi
• papildu mehāniskā aizsardzība (dubults aizsardzības pārklājums)
• lai ievērotu atstarpi atbilstoši IEC 62305 (VDE 0185-305-3)
• pārbaudīts saskaņā ar IEC/EN 62561-1 (VDE 0185-561-1), izmantojot H1/150 kA
• ekvivalenta atstarpe se ≤ 0,75 m (gaisā) un se ≤ 1,5 m (cietos būvmateriālos)
• pārbaudīts saskaņā ar IEC TS 62561-8 (VDE V 0185-561-8)
• nesatur halogēnus
• ugunsslodze 5,1 kWh/m
• drīkst izmantot sprādzienbīstamās zonās Ex zonā 1/2 un 21/22
• ievērojot spēkā esošo montāžas instrukciju
• no augstsprieguma izolēts novadītājs
• aizsardzība pret kontaktspriegumu lietainā laikā (VDE 0432-1 (IEC/EN 60060-1)• nerada slīdizlādi
• papildu mehāniskā aizsardzība (dubults aizsardzības pārklājums)
• lai ievērotu atstarpi atbilstoši IEC 62305 (VDE 0185-305-3)
• pārbaudīts saskaņā ar IEC/EN 62561-1 (VDE 0185-561-1), izmantojot H1/150 kA
• ekvivalenta atstarpe se ≤ 0,75 m (gaisā) un se ≤ 1,5 m (cietos būvmateriālos)
• pārbaudīts saskaņā ar IEC TS 62561-8 (VDE V 0185-561-8)
• nesatur halogēnus
• ugunsslodze 5,1 kWh/m
• drīkst izmantot sprādzienbīstamās zonās Ex zonā 1/2 un 21/22
• ievērojot spēkā esošo montāžas instrukciju

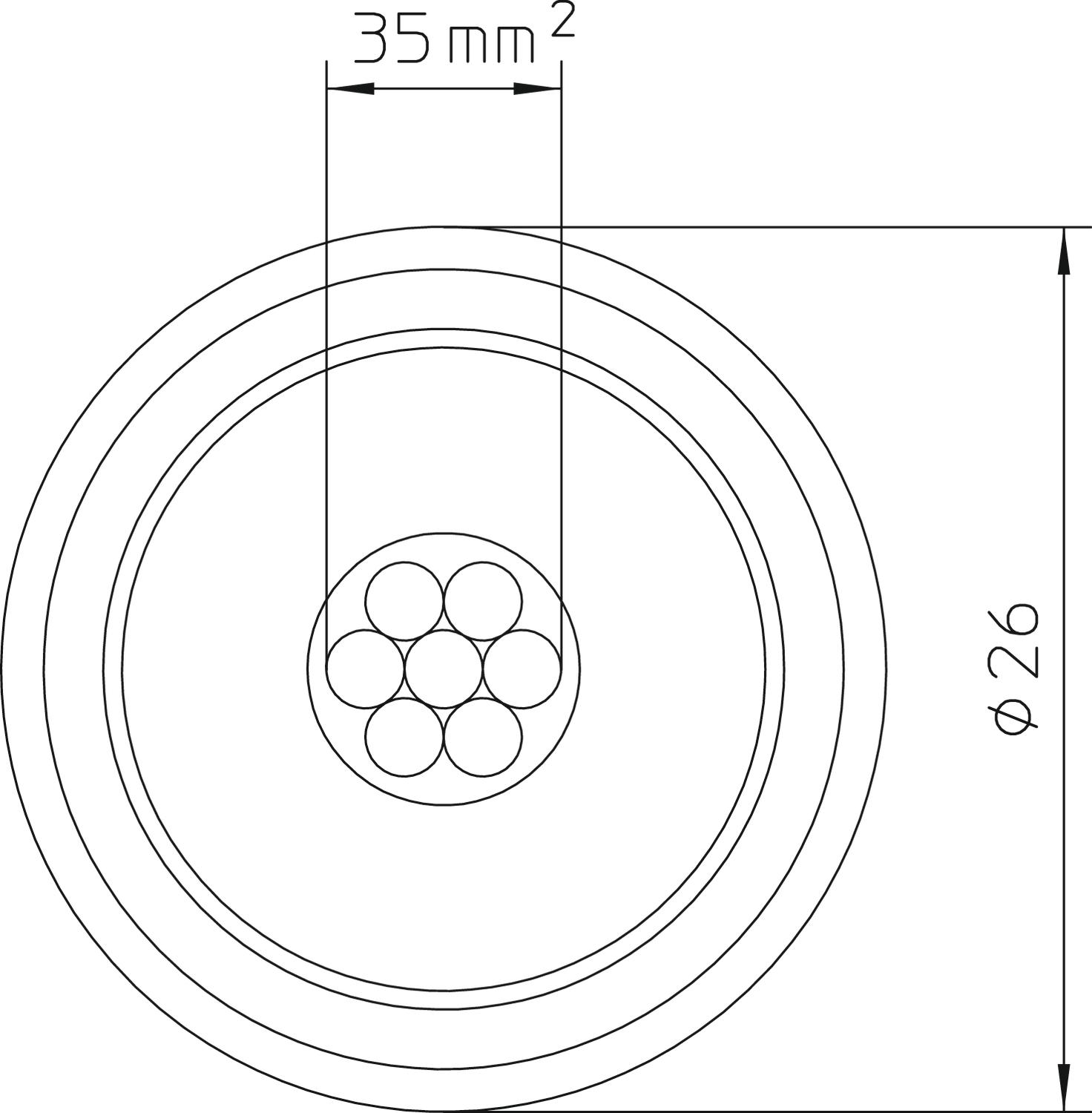

Tehniskie dati
Tehniskie dati
| Diametrs | 26 mm |
|---|---|
| Izolēta konstrukcija, kas iztur augstspriegumu | jā |
| Atsevišķu vadu skaits | 7 |
| Materiālu īpašības | Citi |
| Materiālu apvalks | EVA |
| Ekvivalentais atdalīšanas attālums s(e)/m (gaisā) | 0,75 |
| ROHS atbilstība | jā |
| Šķērsgriezums | 35 mm² |
| Normāls gredzens (apm. m) | 100 |
| Izmērs | Ø26mm |
| Krāsa | gaiši pelēks |
| Length tolerance ± | 5 % |
| Izstrādājuma sērija | ISCON |
Piederumi
Montāžas piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
isCon stripper 2
5408013
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 5408013
isCon® zibensstrāvas novadītāja izolācijas noņēmējsTips
isCon stripper 2
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (5)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
Izpildījumi
Tips
Diametrs
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
Šķērsgriezums
Normāls gredzens (apm. m)
Preces nr.
isCon Pro+ 75 GR
26
0,75
35
25
5407995
isCon Pro+ 75 GR
26
0,75
35
100
5407997
Normāls gredzens
(apm. m)
isCon Pro+ 75 GR
Preces nr.
5407995
Diametrs
26
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
0,75
Šķērsgriezums
35
Normāls gredzens (apm. m)
25
isCon Pro+ 75 GR
Preces nr.
5407997
Diametrs
26
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
0,75
Šķērsgriezums
35
Normāls gredzens (apm. m)
100
