isCon® zibensstrāvas novadītājs, Professional Plus, melns
Type isCon Pro+ 75 SW
|Item no. 5408002
|EAN 4012195674573
Item no. / Type
Diametrs
Šķērsgriezums
Normāls gredzens (apm. m)
Smallest selling unit: 25 m
25m
m
Description
Datus par OBO isCon® vada instalēšanu skatiet montāžas instrukcijā.
• no augstsprieguma izolēts novadītājs
• nerada slīdizlādi
• papildu mehāniskā aizsardzība (melns aizsardzības pārklājums)
• lai ievērotu atstarpi atbilstoši IEC 62305 (VDE 0185-305-3)
• pārbaudīts saskaņā ar IEC/EN 62561-1 (VDE 0185-561-1), izmantojot H1/150 kA
• ekvivalenta atstarpe se ≤ 0,75 m (gaisā) un se ≤ 1,5 m (cietos būvmateriālos)
• pārbaudīts saskaņā ar IEC TS 62561-8 (VDE V 0185-561-8)
• nesatur halogēnus
• ugunsslodze 4,3 kWh/m
• drīkst izmantot sprādzienbīstamās zonās Ex zonā 1/2 un 21/22
• ievērojot spēkā esošo montāžas instrukciju
• no augstsprieguma izolēts novadītājs
• nerada slīdizlādi
• papildu mehāniskā aizsardzība (melns aizsardzības pārklājums)
• lai ievērotu atstarpi atbilstoši IEC 62305 (VDE 0185-305-3)
• pārbaudīts saskaņā ar IEC/EN 62561-1 (VDE 0185-561-1), izmantojot H1/150 kA
• ekvivalenta atstarpe se ≤ 0,75 m (gaisā) un se ≤ 1,5 m (cietos būvmateriālos)
• pārbaudīts saskaņā ar IEC TS 62561-8 (VDE V 0185-561-8)
• nesatur halogēnus
• ugunsslodze 4,3 kWh/m
• drīkst izmantot sprādzienbīstamās zonās Ex zonā 1/2 un 21/22
• ievērojot spēkā esošo montāžas instrukciju
Technical data
Tehniskie dati

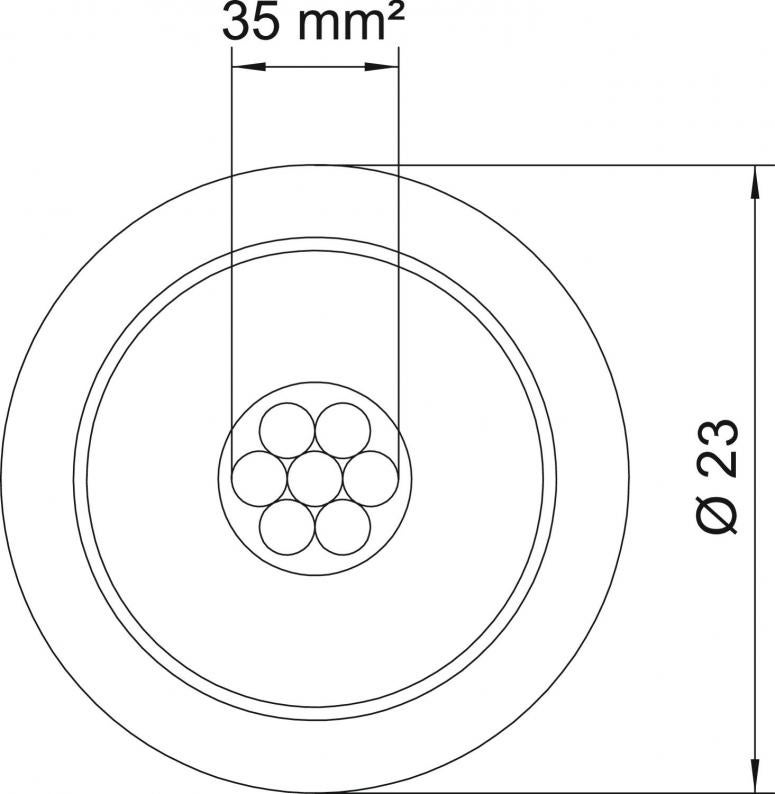

| Diametrs | 23 mm |
|---|---|
| Izolēta konstrukcija, kas iztur augstspriegumu | jā |
| Atsevišķu vadu skaits | 7 |
| Materiālu īpašības | Citi |
| Materiālu apvalks | EVA |
| Ekvivalentais atdalīšanas attālums s(e)/m (gaisā) | 0,75 |
| Šķērsgriezums | 35 mm² |
| Normāls gredzens (apm. m) | 25 |
| Izmērs | Ø23mm |
| Krāsa | melns |
| Length tolerance ± | 5 % |
Accessories
Montāžas piederumi
Sistēmas piederumi
Article
Type
Item no.
Amount
isCon stripper 2
5408013
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 5408013
isCon® zibensstrāvas novadītāja izolācijas noņēmējsType
isCon stripper 2
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (6)
Deklarācijas (4)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Diametrs
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
Šķērsgriezums
Normāls gredzens (apm. m)
Item no.
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon Pro+ 75 SW
23
0,75
35
250
5408006
Normāls gredzens
(apm. m)
isCon Pro+ 75 SW
Item no.
5408002
Diametrs
23
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
0,75
Šķērsgriezums
35
Normāls gredzens (apm. m)
25
isCon Pro+ 75 SW
Item no.
5408004
Diametrs
23
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
0,75
Šķērsgriezums
35
Normāls gredzens (apm. m)
100
isCon Pro+ 75 SW
Item no.
5408006
Diametrs
23
Ekvivalentais atdalīšanas attālums s(e)/m (gaisā)
0,75
Šķērsgriezums
35
Normāls gredzens (apm. m)
250
