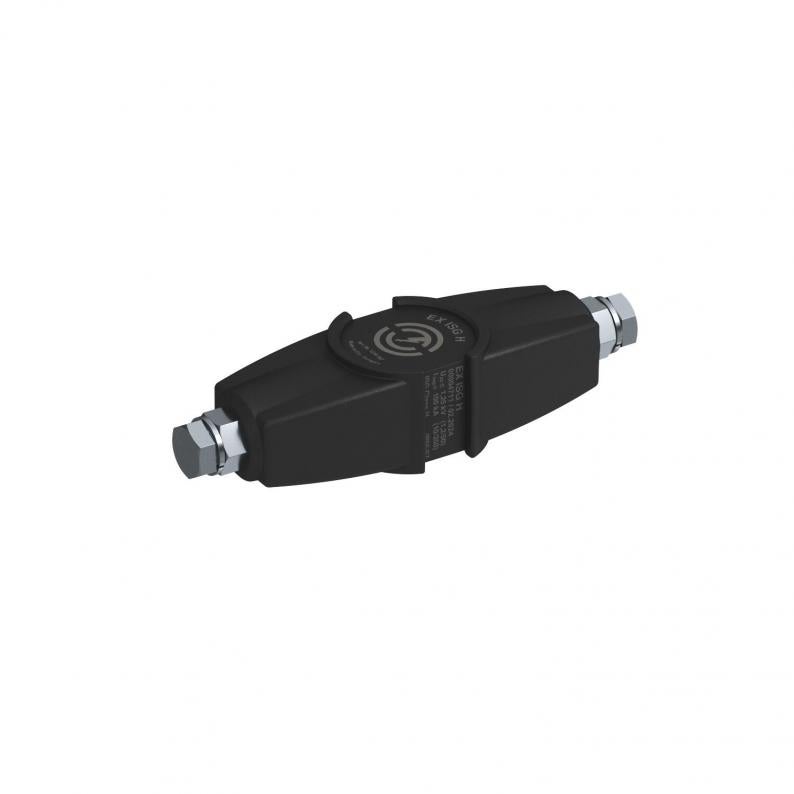

Izolējoša dzirksteļsprauga EX ISG H
Tips EX ISG H
Preces nr. 5240030
EAN 4012196517381
Preces nr. / Tips
Impulsstrāva
Nominālā noplūdes strāva
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
• Dzirksteļsprauga atbilstoši VDE 0185-561-3 (IEC 62561-3)
• Sprādziendrošības Ex sertifikāts atbilstoši ATEX
• Marķējums atbilstoši EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Marķējums atbilstoši EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Sprādziendrošības Ex sertifikāts atbilstoši IECEx
• Marķējums atbilstoši IEC 60079-0/-1: Ex db IIC T6 Gb
• Marķējums atbilstoši IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Sprādziendrošības Ex sertifikāts atbilstoši INMETRO
• Marķējums atbilstoši ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Marķējums atbilstoši ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Izmantojums: sprādzienbīstamās vietās zonā 1/21 un 2/22, lai netieši pārvienotu izolējošos atlokus un izolējošos skrūvsavienojumus, piem., katodaizsargātās (KKS) iekārtās.
• Sprādziendrošības Ex sertifikāts atbilstoši ATEX
• Marķējums atbilstoši EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Marķējums atbilstoši EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Sprādziendrošības Ex sertifikāts atbilstoši IECEx
• Marķējums atbilstoši IEC 60079-0/-1: Ex db IIC T6 Gb
• Marķējums atbilstoši IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Sprādziendrošības Ex sertifikāts atbilstoši INMETRO
• Marķējums atbilstoši ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Marķējums atbilstoši ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Izmantojums: sprādzienbīstamās vietās zonā 1/21 un 2/22, lai netieši pārvienotu izolējošos atlokus un izolējošos skrūvsavienojumus, piem., katodaizsargātās (KKS) iekārtās.
Tehniskie dati
Tehniskie dati
| Nostrādāšanas maiņspriegums | 0,56 kV |
|---|---|
| Aizsardzības veids | IP65/67 |
| Sprādziendroša konstrukcija | jā |
| Sprādzienaizsardzības veids | Spiedienizturīga kapsula |
| Pieslēgums | metrisks |
| Pieslēguma materiāls | Cinka lējums zem spiediena |
| Zibens impulsa strāvas nestspēja | H/100 kA |
| Nominālais maiņstrāvas izturspriegums | 250 V |
| Nominālais līdzstrāvas izturspriegums | 354 V |
| Nominālais atsauces sprieguma impulss | 1,25 kV |
| ROHS atbilstība | jā |
| Pieslēguma kabeļa garums | 0 m |
| Impulsstrāva | 100 kA |
| Nominālā noplūdes strāva | 100 kA |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 60 °C |

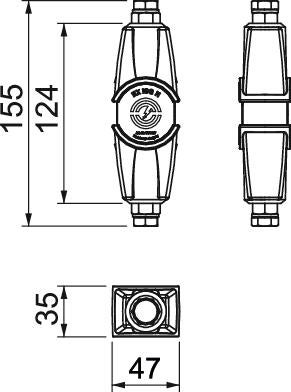

| Izmērs | 160x45x35 |
| Materiāls | Kūstoša līme |
| Krāsa | melns |
| Izstrādājuma sērija | EX |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,1762 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,1762 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 5240102
Pieslēguma vads – AL EX ISGTips
AL EX ISG 100
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (4)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Impulsstrāva
Nominālā noplūdes strāva
Preces nr.
EX ISG H
100
100
5240030
EX ISG H 350
100
100
5240031
EX ISG H
Preces nr.
5240030
Impulsstrāva
100
Nominālā noplūdes strāva
100
EX ISG H 350
Preces nr.
5240031
Impulsstrāva
100
Nominālā noplūdes strāva
100
