Izvadu kārba un nozarkārba UZD250-4
Tips UZD250-4
Preces nr. 7410022
EAN 4012197375324
Preces nr. / Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Nominālais lielums
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

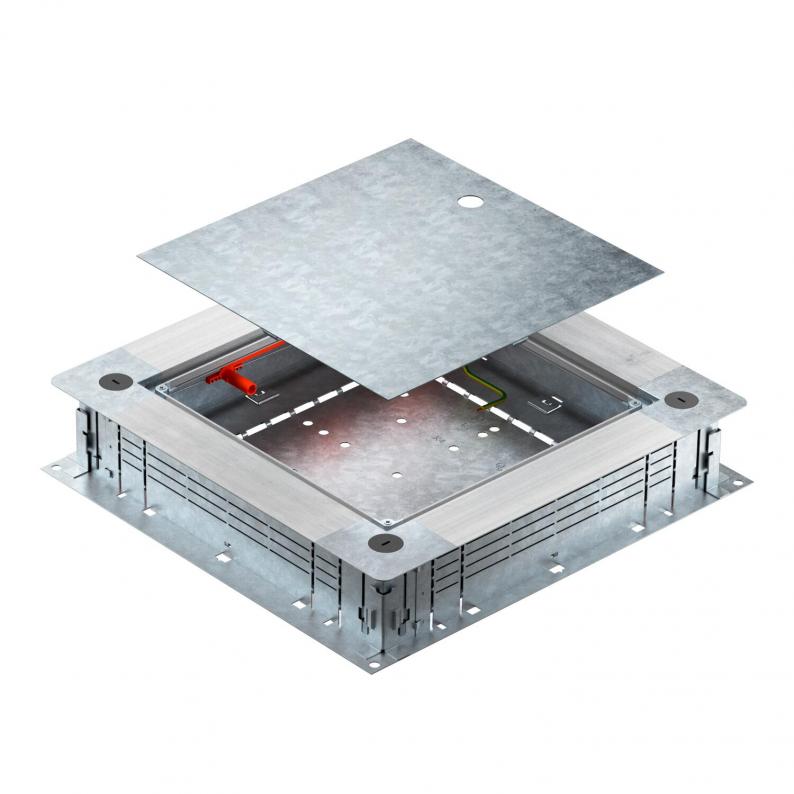

Izvadu kārba un nozarkārba zemgrīdas instalāciju kanāliem ar sānu sienām no tērauda loksnes. Iebūvējamo vienību montāžai montāžas vākā (pasūtāms atsevišķi). Var bez pakāpēm noregulēt uz betona grīdas augstumu 80- 160 mm (iespējama ātrā augstuma noregulēšana). Cementbetona grīdu var iestrādāt vienā līmenī ar cementbetona novilkšanas malu. Ar akustiski tehniskas atvienošanas iespēju pēc izvietošanas cementbetona grīdā un ar sistēmas piederumiem izmantojams arī paaugstinātas slodzes gadījumos. Kabeļu un vadu ievietošana ar divdaļīgiem EÜK kanāliem.
Tehniskie dati

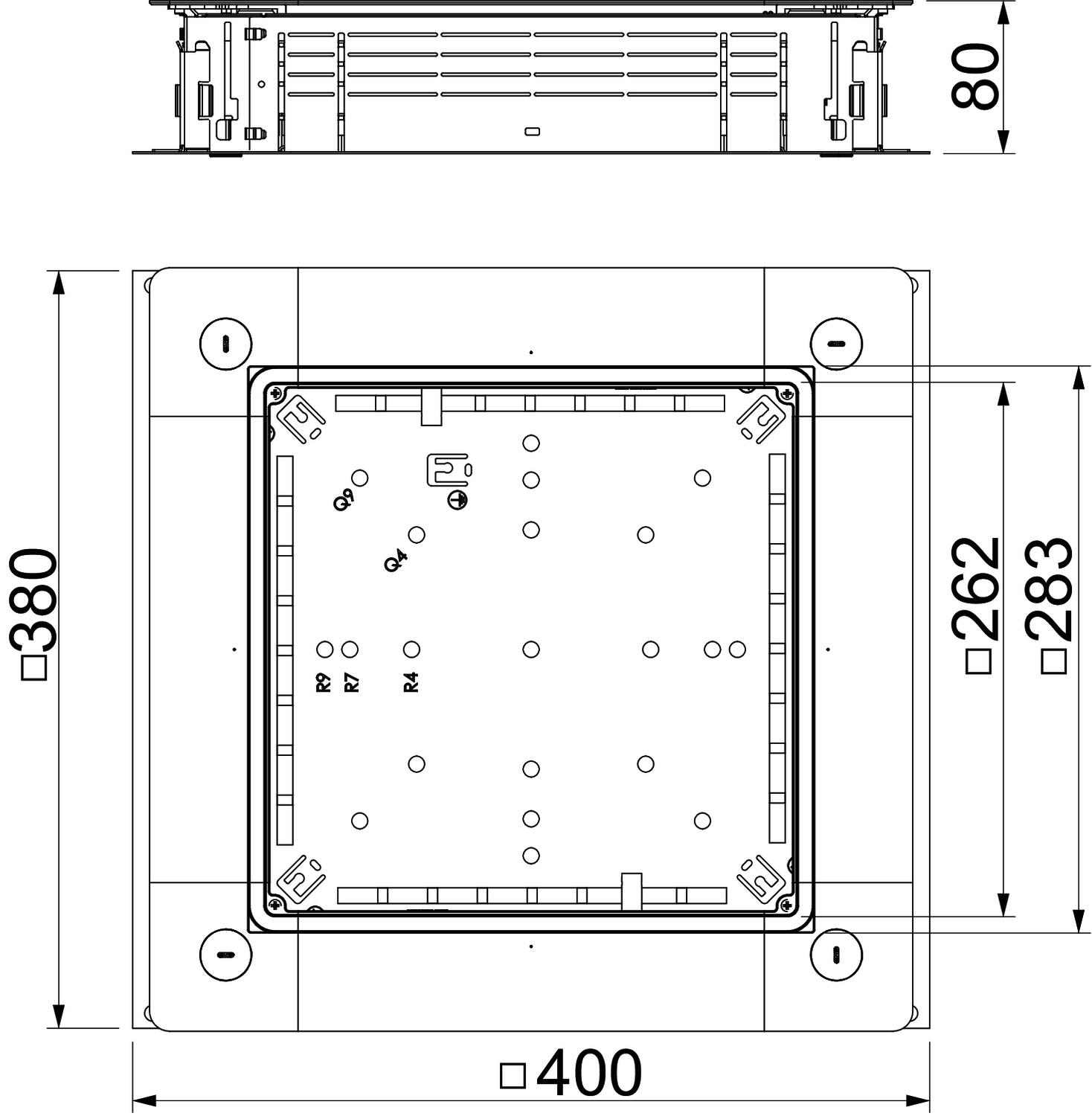

Izmēri
| Garums | 380 mm |
|---|---|
| Platums | 400 mm |
| Augstums | 80 mm |
| Izmērs A | 380 mm |
| Izmērs B | 400 mm |
| Izmērs b | 283 mm |
| Izmērs a | 262 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 80 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 160 mm |
| Vāka izpildījums | Universāls |
| Augstuma regulēšanas diapazons min. | 80 mm |
| Augstuma regulēšanas diapazons maks. | 160 mm |
| Minimālais grīdas pamatnes augstums | 80 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 190 mm |
| Kanālu platums maks. | 250 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iebūvējamo ierīču skaits | 1 |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | jā |
| Piemērots zemgrīdas kanālam | jā |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| caurules pieslēgumam | nē |
| Nominālais lielums | 250 mm |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| ROHS atbilstība | atbrīvots |
| Kanāla augstums min. | 28 mm |
| Kanāla augstums maks. | 58 mm |
| Izmērs | 400x380x80 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | UZD zemgrīdas izvadu kārba |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 21,9284 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 21,9284 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
DUG 250-3 9
7400467
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
DUG 250-3 R4
7400471
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7400455
Montāžas vāks 250, nominālais izmērs 2Tips
DUG 250-3 2
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7400459
Montāžas vāks 250, nominālais izmērs 4Tips
DUG 250-3 4
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Vāka izpildījums
Montāžas atvere iebūvējamai vienībai
Nominālais lielums
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
UZD250-4
80
160
Universāls
kvadrātisks
250
28
58
7410022
UZD250-4 SO
115
160
Universāls
kvadrātisks
250
28
58
7410010
Grīdas līmeņa augstums min.
UZD250-4
Preces nr.
7410022
Grīdas līmeņa augstums min.
80
Grīdas līmeņa augstums maks.
160
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
250
Kanāla augstums min.
28
Kanāla augstums maks.
58
UZD250-4 SO
Preces nr.
7410010
Grīdas līmeņa augstums min.
115
Grīdas līmeņa augstums maks.
160
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
250
Kanāla augstums min.
28
Kanāla augstums maks.
58
