Izvadu kārba un nozarkārba UZD350-4
Tips UZD350-4
Preces nr. 7410023
EAN 4012197375355
Preces nr. / Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Nominālais lielums
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

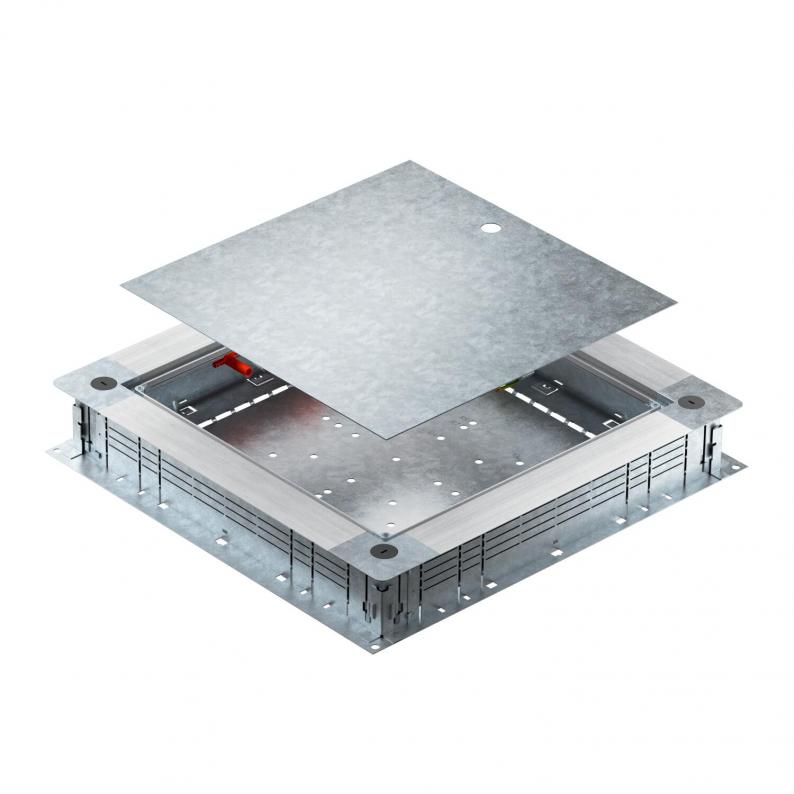

Izvadu kārba un nozarkārba zemgrīdas instalāciju kanāliem ar sānu sienām no tērauda loksnes. Iebūvējamo vienību montāžai montāžas vākā (pasūtāms atsevišķi). Var bez pakāpēm noregulēt uz betona grīdas augstumu 80- 160 mm (iespējama ātrā augstuma noregulēšana). Cementbetona grīdu var iestrādāt vienā līmenī ar cementbetona novilkšanas malu. Ar akustiski tehniskas atvienošanas iespēju pēc izvietošanas cementbetona grīdā un ar sistēmas piederumiem izmantojams arī paaugstinātas slodzes gadījumos. Kabeļu un vadu ievietošana ar divdaļīgiem EÜK kanāliem.
Tehniskie dati

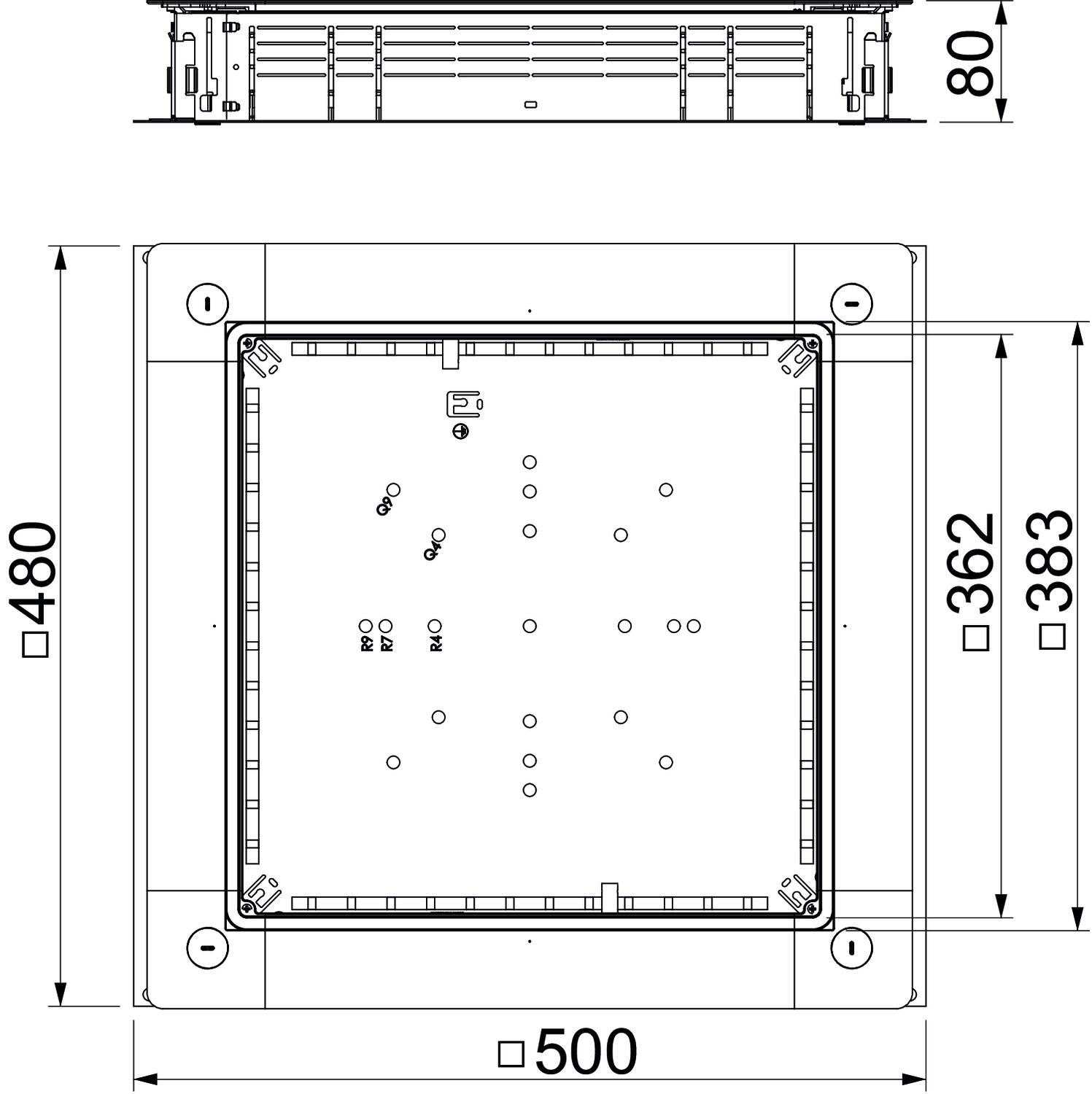

Izmēri
| Garums | 480 mm |
|---|---|
| Platums | 500 mm |
| Augstums | 80 mm |
| Izmērs A | 480 mm |
| Izmērs B | 500 mm |
| Izmērs b | 383 mm |
| Izmērs a | 362 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 80 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 160 mm |
| Vāka izpildījums | Universāls |
| Augstuma regulēšanas diapazons min. | 80 mm |
| Augstuma regulēšanas diapazons maks. | 160 mm |
| Minimālais grīdas pamatnes augstums | 80 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 190 mm |
| Kanālu platums maks. | 350 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iebūvējamo ierīču skaits | 1 |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | jā |
| Piemērots zemgrīdas kanālam | jā |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| caurules pieslēgumam | nē |
| Nominālais lielums | 350 mm |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| ROHS atbilstība | atbrīvots |
| Kanāla augstums min. | 28 mm |
| Kanāla augstums maks. | 58 mm |
| Izmērs | 500x480x80 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | UZD zemgrīdas izvadu kārba |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 29,5817 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 29,5817 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 7400505
Montāžas vāks 350, nominālais izmērs 4Tips
DUG 350-3 4
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7400509
Montāžas vāks 350, nominālais izmērs 6Tips
DUG 350-3 6
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Vāka izpildījums
Montāžas atvere iebūvējamai vienībai
Nominālais lielums
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
UZD350-4
80
160
Universāls
kvadrātisks
350
28
58
7410023
UZD350-4 SO
115
160
Universāls
kvadrātisks
350
28
58
7410011
Grīdas līmeņa augstums min.
UZD350-4
Preces nr.
7410023
Grīdas līmeņa augstums min.
80
Grīdas līmeņa augstums maks.
160
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
350
Kanāla augstums min.
28
Kanāla augstums maks.
58
UZD350-4 SO
Preces nr.
7410011
Grīdas līmeņa augstums min.
115
Grīdas līmeņa augstums maks.
160
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
350
Kanāla augstums min.
28
Kanāla augstums maks.
58
