Izvadu kārba un nozarkārba UZD350-4 R
Tips UZD350-4 R
Preces nr. 7410025
EAN 4012197375386
Preces nr. / Tips
7410025 / UZD350-4 R
Grīdas līmeņa augstums min.
80 mm
Grīdas līmeņa augstums maks.
160 mm
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
350 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

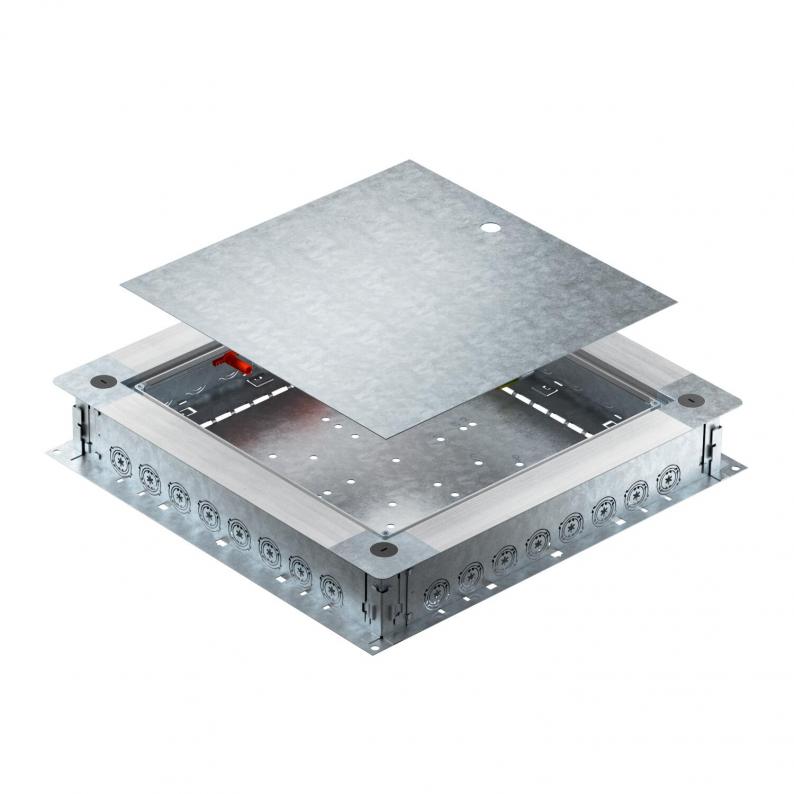

Grīas kārba UZD350-4 R ar sānu sienām, kas izgatavotas no lokšņu tērauda. Iebūvējamo vienību montāžai montāžas vākā (pasūtāms atsevišķi). Var bez pakāpēm noregulēt uz betona grīdas augstumu 80 - 160 mm (iespējama ātrā augstuma noregulēšana). Cementbetona grīdu var iestrādāt vienā līmenī ar cementbetona novilkšanas malu. Ar akustiski tehniskas atvienošanas iespēju pēc izvietošanas cementbetona grīdā un ar sistēmas piederumiem izmantojams arī paaugstinātas slodzes gadījumos. Kabeļu un vadu ievietošana caur cauruļu ievadiem. Cauruļu ievads katrā pusē ir piemērots 8 uzstādīšanas caurulēm katrai ar diametru M20, M25 un M32.
Tehniskie dati

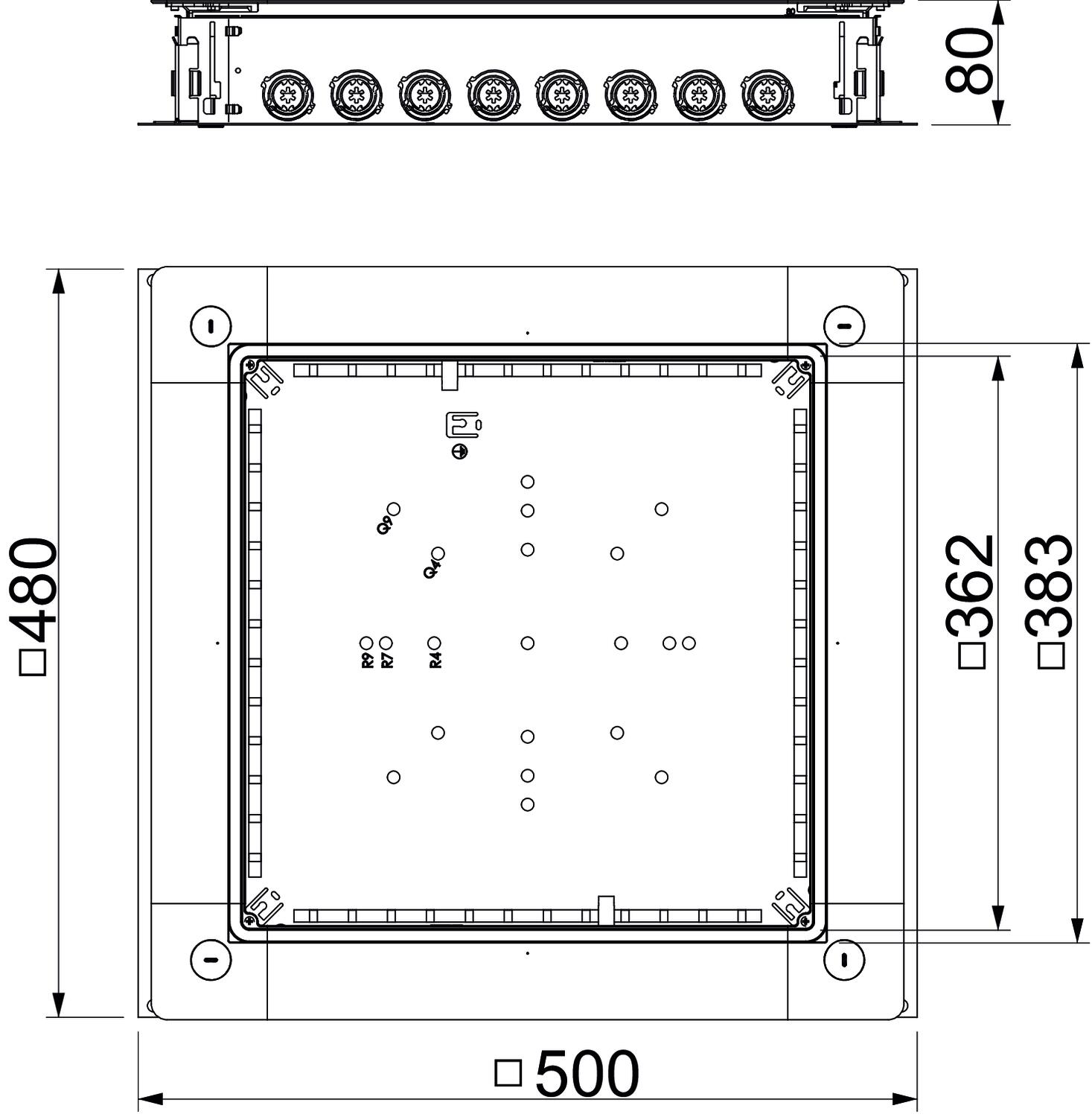

Izmēri
| Garums | 480 mm |
|---|---|
| Platums | 500 mm |
| Augstums | 80 mm |
| Izmērs A | 480 mm |
| Izmērs B | 500 mm |
| Izmērs b | 383 mm |
| Izmērs a | 362 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 80 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 160 mm |
| Vāka izpildījums | Universāls |
| Augstuma regulēšanas diapazons min. | 80 mm |
| Augstuma regulēšanas diapazons maks. | 160 mm |
| Minimālais grīdas pamatnes augstums | 80 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iebūvējamo ierīču skaits | 1 |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | jā |
| Piemērots zemgrīdas kanālam | nē |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| caurules pieslēgumam | jā |
| Nominālais lielums | 350 mm |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| ROHS atbilstība | atbrīvots |
| Izmērs | 500x480x80 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | UZD zemgrīdas izvadu kārba |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 29,833 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 7400505
Montāžas vāks 350, nominālais izmērs 4Tips
DUG 350-3 4
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7400509
Montāžas vāks 350, nominālais izmērs 6Tips
DUG 350-3 6
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Vāka izpildījums
Montāžas atvere iebūvējamai vienībai
Nominālais lielums
Preces nr.
UZD350-4 R
80
160
Universāls
kvadrātisks
350
7410025
UZD350-4 R
Preces nr.
7410025
Grīdas līmeņa augstums min.
80
Grīdas līmeņa augstums maks.
160
Vāka izpildījums
Universāls
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums
350
