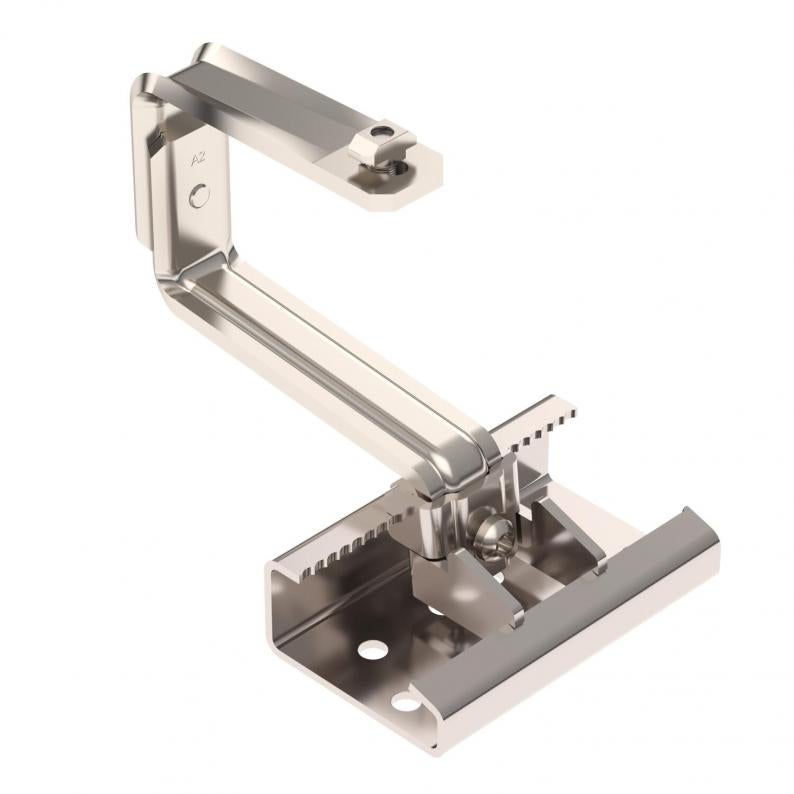

Jumta āķis PV moduļa montāžai, pieskrūvējams profils, dakstiņu jumtam
Tips DHU T A2
Preces nr. 5901404
EAN 4012197453565
Preces nr. / Tips
5901404 / DHU T A2
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Jumta āķis fotoelektrisko moduļu uzstādīšanai uz slīpiem jumtiem kombinācijā ar sijas profilu TP 45. Piemērots dakstiņu jumtiem. Skrūvējams stiprinājums pie atbalsta profila. Montāža pie jumta spāres ar skrūvēm ar diskveida galvu TKS. Jumta āķis ir bezpakāpju horizontāli un vertikāli regulējams, izmantojot skrūvju savienojumus, piemērota atslēga Torx 40. Augstuma regulēšana jumta latiņas zonā no 40 līdz 54 mm, sānu regulēšana līdz 76 mm, atbalsta profila augstuma regulēšana līdz 18 mm.
Tehniskie dati
Izmēri
| Platums | 120 mm |
|---|
Tehniskie dati
| Materiāla biezums | 8 mm |
|---|---|
| Ar montāžas plātni | jā |
| Regulējams | jā |
| Slīpuma leņķis min. | 90 ° |
| Slīpuma leņķis maks. | 0 ° |

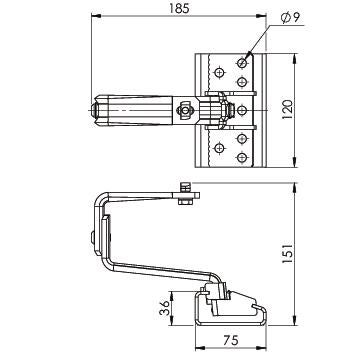

| Izmērs | 120x186x150 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Piemērots fotoelementu sistēmas stiprinājumam, jumta/fasādes stiprinājums | Slīpa jumta stiprinājums |
| Piemērots jumta materiālam | Dakstiņš |
| Plata stiprinājuma plate | 75 mm |
| Gara stiprinājuma plate | 120 mm |
| Augsta stiprinājuma plāksne | 36 mm |
| Jumta caurvads, nepieciešams | jā |
| Centrēšana | horizontāls |
| Enkurojums | skrūvēt |
| Izstrādājuma sērija | Magic PV Pitch |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,4247 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,4247 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
