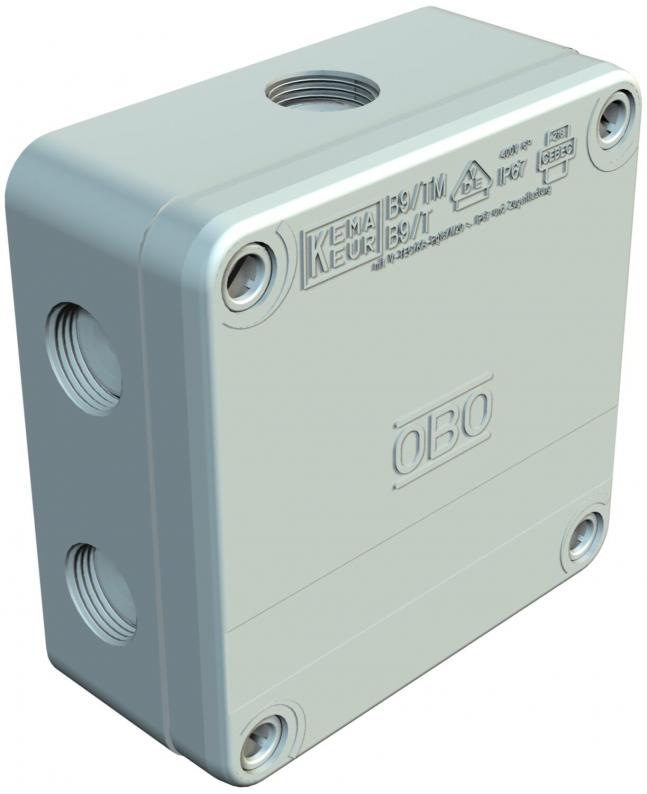

Kabeļu nozarkārba B 9 T, ar caurduramu membrānu, ar spaiļu līsti, metriska
Tips B 9 T M 5
Preces nr. 2001845
EAN 4012195541936
Preces nr. / Tips
2001845 / B 9 T M 5
Atvēruma iekšējais izmērs
98x98x40 mm
Ievadu skaits
9
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
Apraksts
Kabeļu nozarkārba B9/T... mitrām telpām sastāv no diviem dažādiem halogēnus nesaturošiem plastmasas komponentiem, ar caurduramu membrānu (kabeļiem ar diametru līdz 15 mm) pamatnes daļā.
Izmantojot kabeļu savienotājus (papildu spriegojuma mazināšana), nav nepieciešamības izņemt membrānu (laika ietaupījums). Aizsardzības klase IP 67, ja ir caurdurama membrāna vai kabeļu skrūvsavienojumi, kur caurduramā membrāna netiek izņemta.
Nominālais spriegums 400 V; nominālais šķērsgriezums 4 - 6 mm².
Vākam ir 4 samontēti, nepazaudējami ātrie vāka stiprinājumi, saskrūvēti (180°), un tas ir plombējams.
Fiksācijas caurumi papildus ir apstrādāti ar mīkstu plastmasas komponentu, paredzēti skrūvēm ar 5 mm diametru (attālums 75 mm). Atvēruma iekšējais izmērs: 98x98x40 mm.
Izmantojot kabeļu savienotājus (papildu spriegojuma mazināšana), nav nepieciešamības izņemt membrānu (laika ietaupījums). Aizsardzības klase IP 67, ja ir caurdurama membrāna vai kabeļu skrūvsavienojumi, kur caurduramā membrāna netiek izņemta.
Nominālais spriegums 400 V; nominālais šķērsgriezums 4 - 6 mm².
Vākam ir 4 samontēti, nepazaudējami ātrie vāka stiprinājumi, saskrūvēti (180°), un tas ir plombējams.
Fiksācijas caurumi papildus ir apstrādāti ar mīkstu plastmasas komponentu, paredzēti skrūvēm ar 5 mm diametru (attālums 75 mm). Atvēruma iekšējais izmērs: 98x98x40 mm.
Tehniskie dati
Izmēri
| Garums | 110 mm |
|---|---|
| Platums | 110 mm |
| Augstums | 51 mm |
| Atvēruma iekšējais izmērs | 98x98x40 mm |
Tehniskie dati
| Atveres veids | Kabelis/skrūvsavienojums |
|---|---|
| Nesatur halogēnus | jā |
| Ievadu skaits | 9 |
| Spaiļu skaits | 5 |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 400 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Kabelis |
| sprādzienbīstamai zonai | bez |
| Nominālais izolācijas spriegums Ui | 400 V |
| Elektrosistēmu funkciju | bez |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Vītne un blīvējošā membrāna |
| Noturīgs pret laikapstākļu iedarbību | nē |
| sprādzienbīstamai zonai, gāze | bez |
| sprādzienbīstamai zonai, putekļi | bez |
| Maks. Vada šķērsgriezums | 6 mm² |
| Nominālais diametrs min. | 4 mm² |
| Nominālais diametrs maks. | 6 mm² |
| Forma | kvadrātisks |
| Aprīkojums | Spaile |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 60 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 750°C |
| Izmērs | 110x110x50 |
| Materiāls | Polipropilēns |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | B sērija |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,7174 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,7174 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
