Kabeļu nozarkārba X 01
Type X01 LGR
|Item no. 2005000
|EAN 4012196577361
Item no. / Type
Atvēruma iekšējais izmērs
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

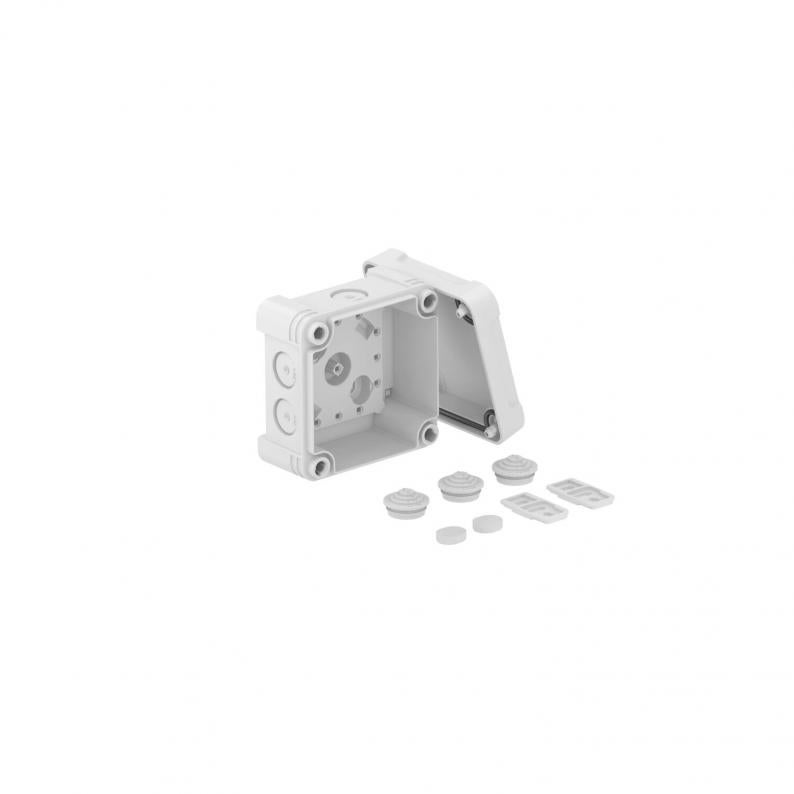

Kabeļu nozarkārba kabeļu un vadu savienošanai iekštelpās un ārtelpās. Kvadrātveida forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Technical data

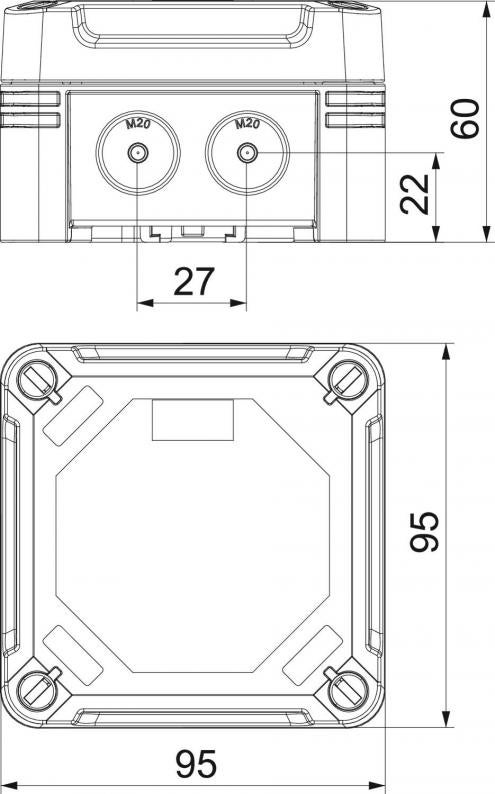

Izmēri
| Garums | 95 mm |
|---|---|
| Platums | 95 mm |
| Augstums | 60 mm |
| Atvēruma iekšējais izmērs | 85x85x45 mm |
Tehniskie dati
| Triecienizturīgs | jā |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | jā |
| Ievadu skaits | 7 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 750 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Pakāpju membrāna, nogriežama |
| Nominālais izolācijas spriegums Ui | 750 V |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | jā |
| Aizsardzības pakāpes IK kods | IK09 |
| Maks. Vada šķērsgriezums | 1,5 mm² |
| Nominālais diametrs min. | 0,8 mm² |
| Nominālais diametrs maks. | 1,5 mm² |
| Forma | kvadrātisks |
| Aprīkojums | bez |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -25 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 95x95x60 |
| Materiāls | Polikarbonāts |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | X sērija |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,6863 kg CO2e / 1 Gabals |
|---|
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
Variants
Type
Atvēruma iekšējais izmērs
Ievadu skaits
Aizsardzības veids
Krāsa
Item no.
X01 LGR
85x85x45
7
IP67
gaiši pelēks; RAL 7035
2005000
X01 LGR-TR
85x85x45
7
IP67
pelēks/caurspīdīgs
2005050
X01 SW
85x85x45
7
IP67
grafītmelns; RAL 9011
2005110
Krāsa
X01 LGR
Item no.
2005000
Atvēruma iekšējais izmērs
85x85x45
Ievadu skaits
7
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
X01 LGR-TR
Item no.
2005050
Atvēruma iekšējais izmērs
85x85x45
Ievadu skaits
7
Aizsardzības veids
IP67
Krāsa
pelēks/caurspīdīgs
X01 SW
Item no.
2005110
Atvēruma iekšējais izmērs
85x85x45
Ievadu skaits
7
Aizsardzības veids
IP67
Krāsa
grafītmelns; RAL 9011
