Kabeļu nozarkārba X 04, ar kabeļu skrūvsavienojumiem
Tips X04 G M25 LGR
Preces nr. 2005034
EAN 4012196582716
Preces nr. / Tips
2005034 / X04 G M25 LGR
Atvēruma iekšējais izmērs
102x102x60 mm
Ievadu skaits
7
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

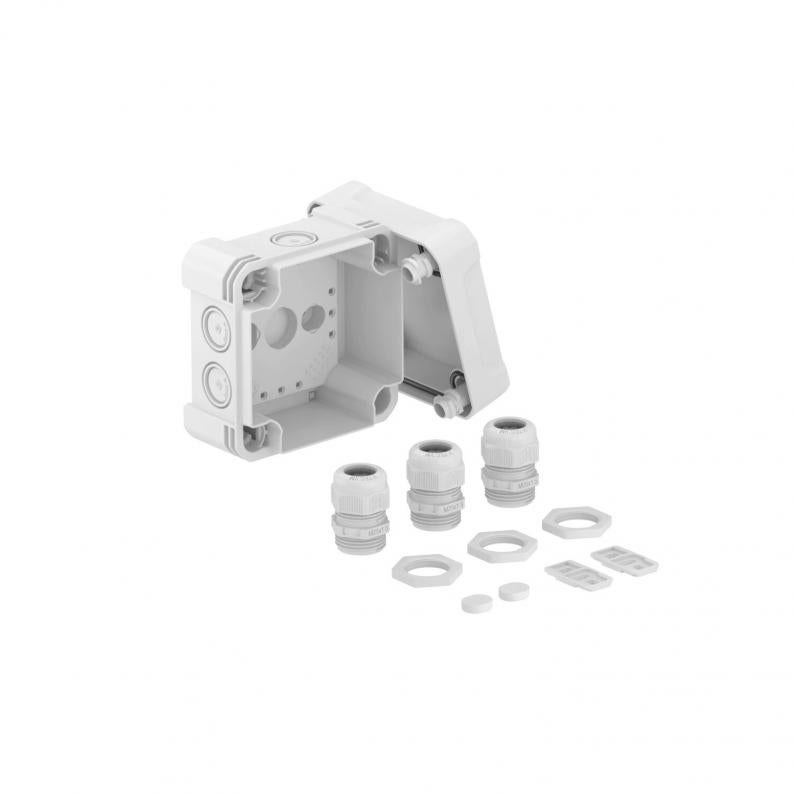

Kabeļu nozarkārba kabeļu un vadu savienošanai iekštelpās un ārtelpās. Kvadrātveida forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu. Ieskaitot 3 kabeļu skrūvsavienojumus V-TEC M25 un 3 pretuzgriežņus.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Tehniskie dati

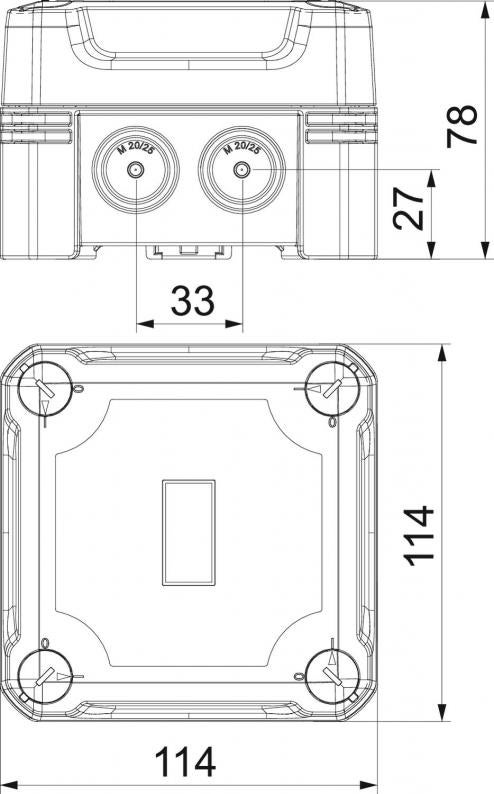

Izmēri
| Garums | 114 mm |
|---|---|
| Platums | 114 mm |
| Augstums | 78 mm |
| Atvēruma iekšējais izmērs | 102x102x60 mm |
Tehniskie dati
| Triecienizturīgs | jā |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | jā |
| Ievadu skaits | 7 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 750 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Pakāpju membrāna, nogriežama |
| Nominālais izolācijas spriegums Ui | 750 V |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | jā |
| Aizsardzības pakāpes IK kods | IK09 |
| Maks. Vada šķērsgriezums | 4 mm² |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 4 mm² |
| Forma | kvadrātisks |
| Aprīkojums | Citi |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -25 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 114x114x78 |
| Materiāls | Polikarbonāts |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | X sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,2617 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,2617 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
