Kabeļu nozarkārba X 06 ar U profila montāžas sliedi
Tips X06 R LGR-TR
Preces nr. 2005092
EAN 4012196582723
Preces nr. / Tips
2005092 / X06 R LGR-TR
Atvēruma iekšējais izmērs
137x105x68 mm
Ievadu skaits
8
Aizsardzības veids
IP67
Krāsa
pelēks/caurspīdīgs
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

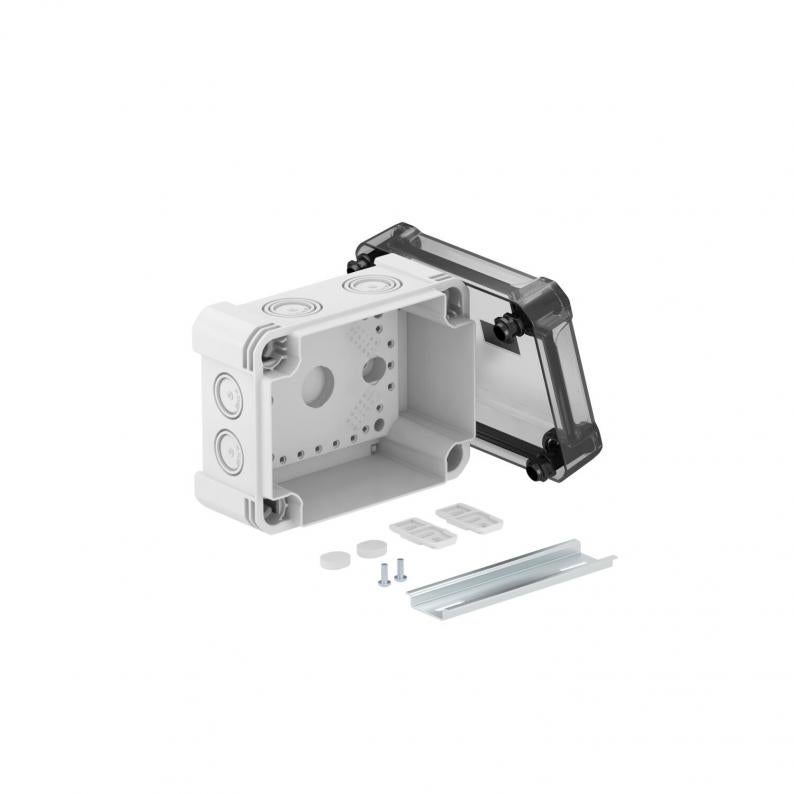

Kabeļu nozarkārba ar U profila montāžas sliedi kabeļu un vadu savienošanai iekštelpās un ārtelpās. Taisnstūra forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Caurspīdīgs vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu. Ieskaitot U profila montāžas sliedi, tips 2069.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Tehniskie dati

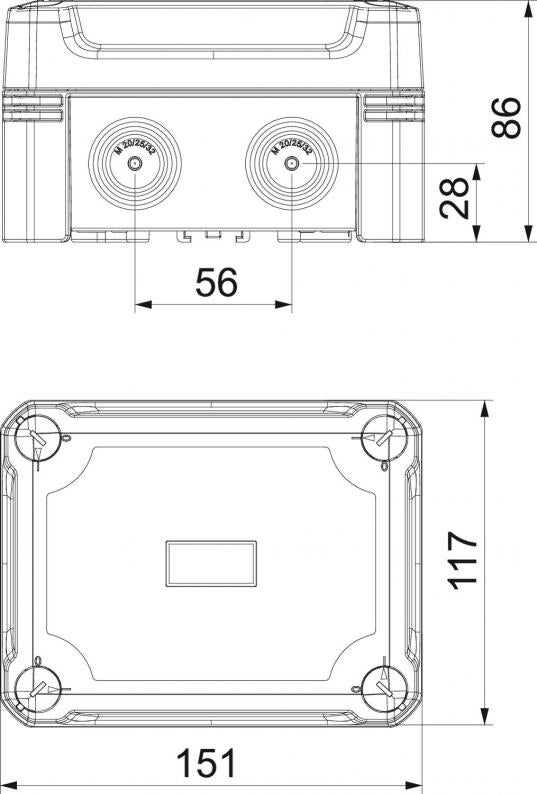

Izmēri
| Garums | 151 mm |
|---|---|
| Platums | 117 mm |
| Augstums | 86 mm |
| Atvēruma iekšējais izmērs | 137x105x68 mm |
Tehniskie dati
| Triecienizturīgs | jā |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | jā |
| Ievadu skaits | 8 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | jā |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 750 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Pakāpju membrāna, nogriežama |
| Nominālais izolācijas spriegums Ui | 750 V |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | jā |
| Aizsardzības pakāpes IK kods | IK09 |
| Maks. Vada šķērsgriezums | 6 mm² |
| Nominālais diametrs min. | 2,5 mm² |
| Nominālais diametrs maks. | 6 mm² |
| Forma | taisnstūra |
| Aprīkojums | Nesošās sliedes |
| Vāks | Caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -25 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 151x117x86 |
| Materiāls | Polikarbonāts |
| Krāsa | pelēks/caurspīdīgs |
| Izstrādājuma sērija | X sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,6733 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,6733 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
