Kabeļu nozarkārba X 10
Type X10 LGR
|Item no. 2005016
|EAN 4012196577439
Item no. / Type
Atvēruma iekšējais izmērs
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

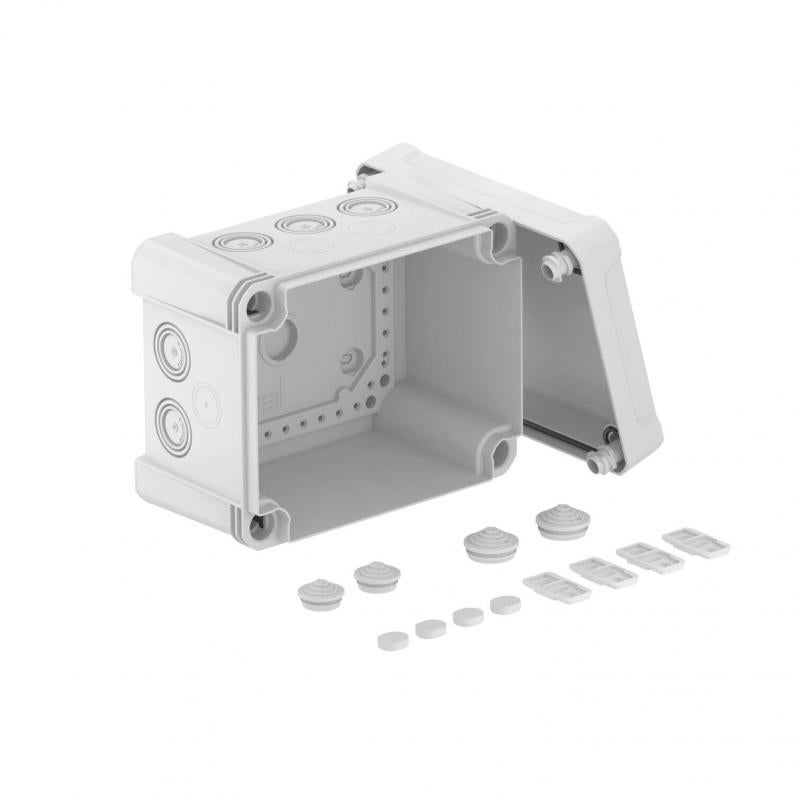

Kabeļu nozarkārba kabeļu un vadu savienošanai iekštelpās un ārtelpās. Taisnstūra forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
Technical data

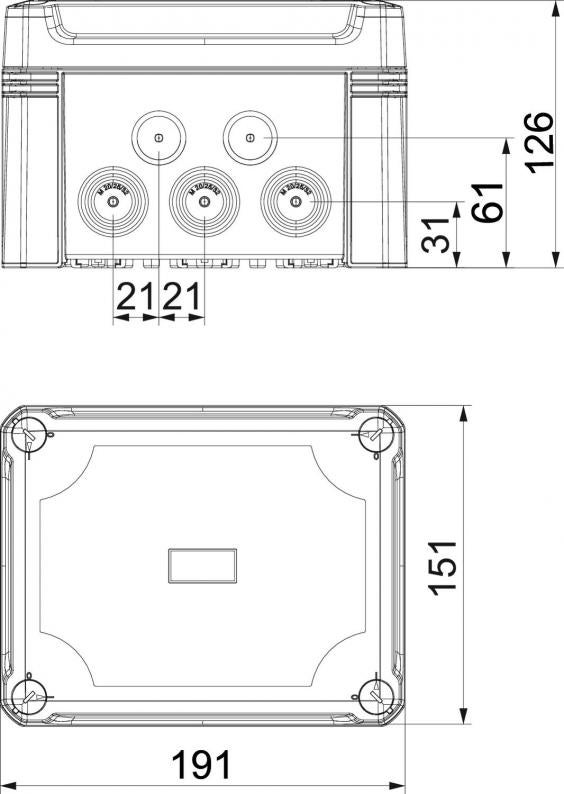

Izmēri
| Garums | 191 mm |
|---|---|
| Platums | 151 mm |
| Augstums | 126 mm |
| Atvēruma iekšējais izmērs | 177x137x110 mm |
Tehniskie dati
| Triecienizturīgs | jā |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | jā |
| Ievadu skaits | 10 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 750 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Pakāpju membrāna, nogriežama |
| Nominālais izolācijas spriegums Ui | 750 V |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | jā |
| Aizsardzības pakāpes IK kods | IK09 |
| Maks. Vada šķērsgriezums | 10 mm² |
| Nominālais diametrs min. | 4 mm² |
| Nominālais diametrs maks. | 10 mm² |
| Forma | taisnstūra |
| Aprīkojums | bez |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -25 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 190x150x125 |
| Materiāls | Polikarbonāts |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | X sērija |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,2155 kg CO2e / 1 Gabals |
|---|
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
Variants
Type
Atvēruma iekšējais izmērs
Ievadu skaits
Aizsardzības veids
Krāsa
Item no.
X10 LGR
177x137x110
10
IP67
gaiši pelēks; RAL 7035
2005016
X10 LGR-TR
177x137x110
10
IP67
pelēks/caurspīdīgs
2005066
X10 SW
177x137x110
10
IP67
grafītmelns; RAL 9011
2005126
Krāsa
X10 LGR
Item no.
2005016
Atvēruma iekšējais izmērs
177x137x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
X10 LGR-TR
Item no.
2005066
Atvēruma iekšējais izmērs
177x137x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
pelēks/caurspīdīgs
X10 SW
Item no.
2005126
Atvēruma iekšējais izmērs
177x137x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
grafītmelns; RAL 9011
