Kabeļu nozarkārba X 16

Kabeļu nozarkārba X 16

Tips X16 LGR
Preces nr. 2005020
EAN 4012196577446
Rādīt visas versijas
Preces nr. / Tips
Atvēruma iekšējais izmērs
Krāsa

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

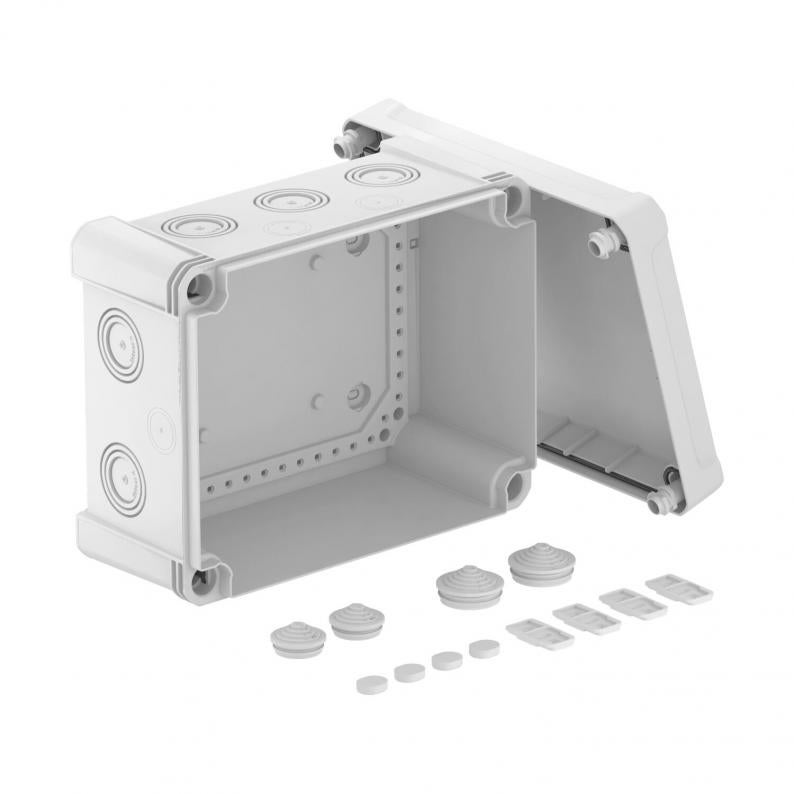

Kabeļu nozarkārba kabeļu un vadu savienošanai iekštelpās un ārtelpās. Taisnstūra forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu. Kabeļu nozarkārba atbilstoši DIN EN 60670. Ugunsizturīga atbilstoši DIN EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši DIN EN 50102. Aizsardzības veids IP67 atbilstoši DIN EN 60529.
  • ENEC Austrija
  • Austrijas elektrotehnikas apvienība, Austrija
  • ugunsizturīga 650°C
  • Ultraviolētu stāru izturīgs
  • halogēnu nesaturoši; hloru, fluoru un bromu nesaturoši
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Aizsardzības veids IP 67
  • IK kods 09
  • Atvere M25
  • Atvere M32
  • Atvere M40
  • Nominālais šķērsgriezums 16 mm²
  • 10 atveres kabeļiem
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

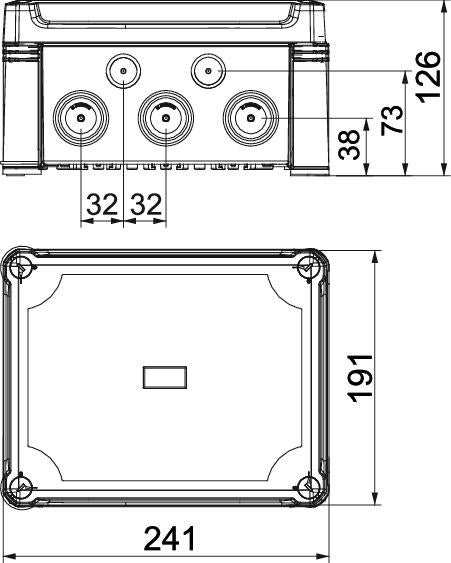

Izmēri

Garums241 mm
Platums191 mm
Augstums126 mm
Atvēruma iekšējais izmērs227x177x110 mm

Tehniskie dati

Triecienizturīgsjā
Nesatur halogēnusjā
Stiegrots ar stikla šķiedrujā
Ievadu skaits10
Ievads no aizmuguresnē
Caurspīdīgs vāksnē
Aizsardzības veidsIP67
Nominālais spriegums750 V
Virknējamsjā
ar vākujā
Plombējamsjā
Atveres veidsPakāpju membrāna, nogriežama
Nominālais izolācijas spriegums Ui750 V
Sprādziendroša konstrukcijanē
Korpusa caurvada veidsIzvirzījums
Ekranizētsnē
Noturīgs pret laikapstākļu iedarbībujā
Aizsardzības pakāpes IK kodsIK09
Maks. Vada šķērsgriezums16 mm²
Nominālais diametrs min.6 mm²
Nominālais diametrs maks.16 mm²
Formataisnstūra
Aprīkojumsbez
Vāksnav caurspīdīgs
Vāka nostiprināšanaskrūvēts
ROHS atbilstībajā
Montāžas veidsMontāža pie sienas/griestiem
Izmantošanas temperatūras diapazons min.-25 °C
Izmantošanas temperatūras diapazons maks.65 °C
ugunsizturīgsatb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C
Izmērs241x191x126
MateriālsPolikarbonāts
Krāsagaiši pelēks; RAL 7035
Izstrādājuma sērijaX sērija

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem3,0062 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)3,0062 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

Krāsa
X16 LGR
Preces nr.
2005020
Atvēruma iekšējais izmērs
227x177x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
X16 LGR-TR
Preces nr.
2005070
Atvēruma iekšējais izmērs
227x177x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
pelēks/caurspīdīgs
X16 SW
Preces nr.
2005130
Atvēruma iekšējais izmērs
227x177x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
grafītmelns; RAL 9011
