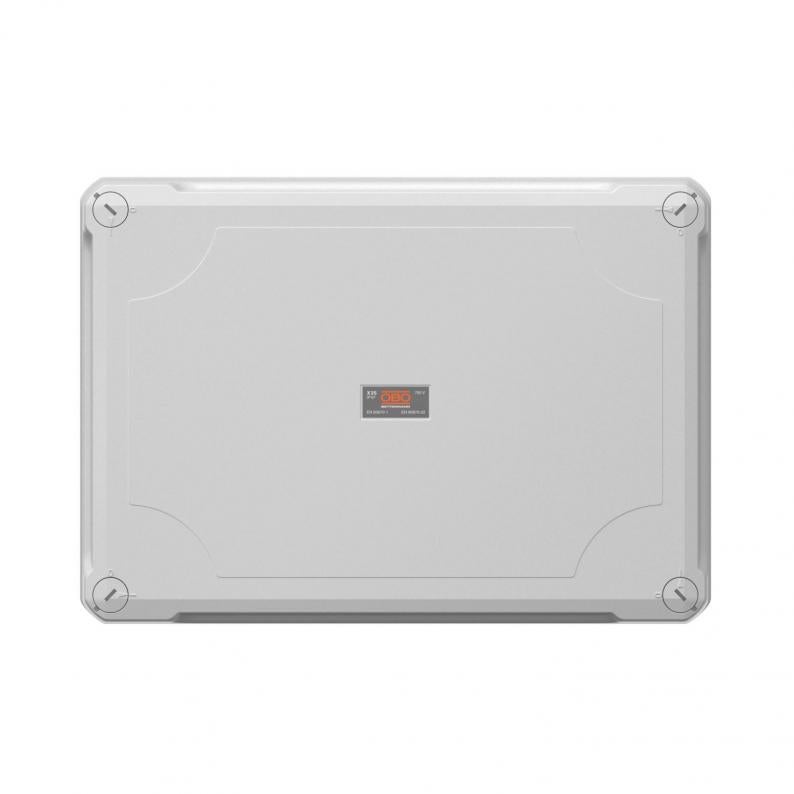

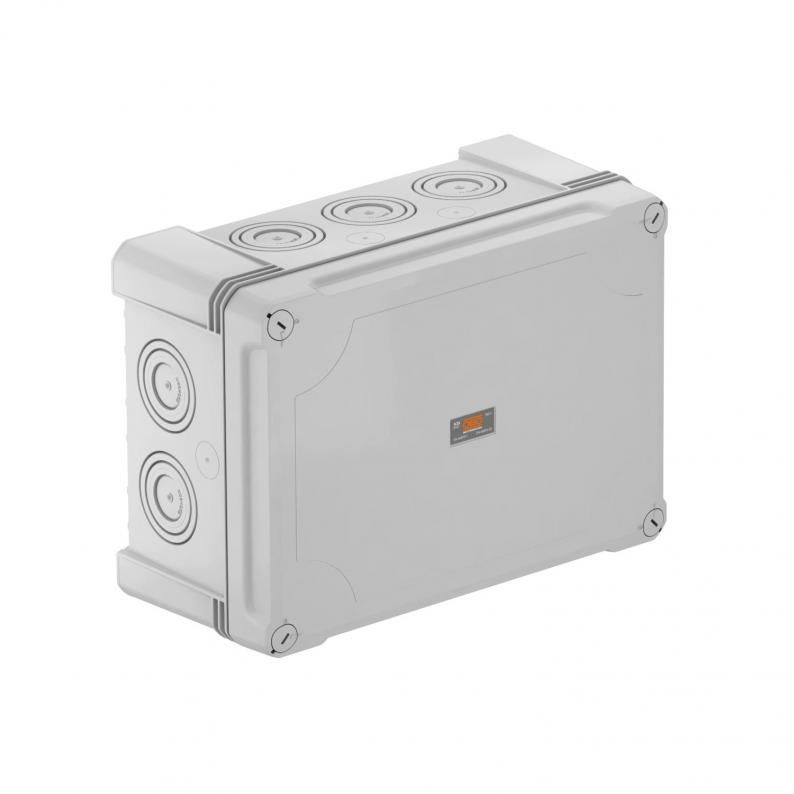

Kabeļu nozarkārba X 25
Type X25 LGR
|Item no. 2005024
|EAN 4012196577453
Item no. / Type
Atvēruma iekšējais izmērs
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

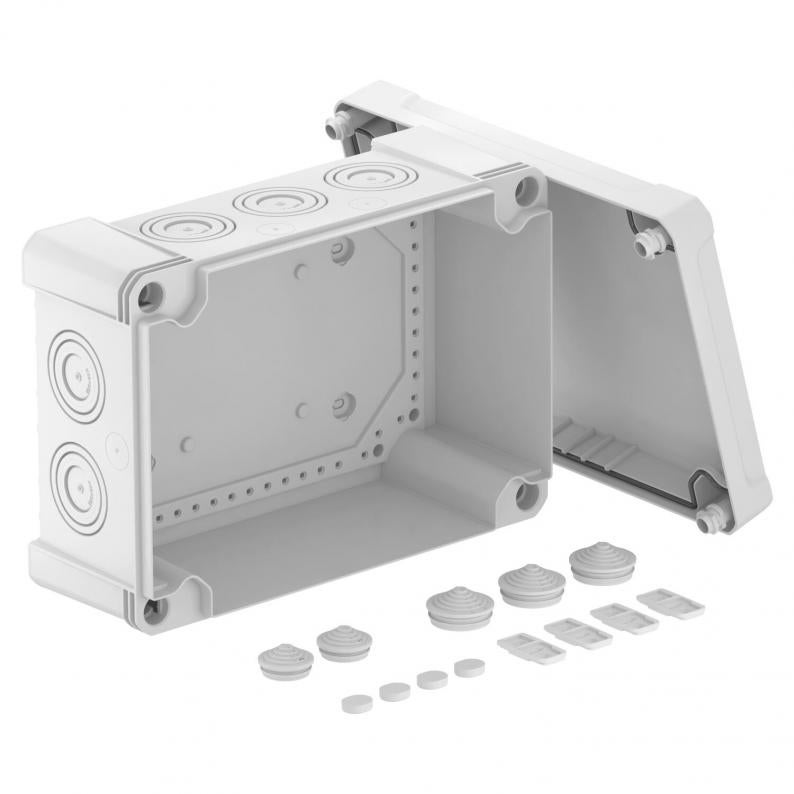

Kabeļu nozarkārba kabeļu un vadu savienošanai iekštelpās un ārtelpās. Taisnstūra forma ar izsitamiem ievadiem. Piemērota sienas/griestu montāžai ar iespēju nostiprināt ārpusē, iekšpusē vai montēt ar stūra vākiem. Īpaši triecienizturīgs ar IK09. Vāks ar ātro noslēgu, noplombējams. Ražots no materiāliem, kas nesatur halogēnogļūdeņražus un ir izturīgi pret UV starojumu.
Kabeļu nozarkārba atbilstoši EN 60670. Ugunsizturīga atbilstoši EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši EN 50102. Aizsardzības veids IP67 atbilstoši EN 60529.
Kabeļu nozarkārba atbilstoši EN 60670. Ugunsizturīga atbilstoši EN 60695-2-11, pārbaudes temperatūra 650°C. Triecienizturība IK09 atbilstoši EN 50102. Aizsardzības veids IP67 atbilstoši EN 60529.
Technical data
Izmēri
| Garums | 286 mm |
|---|---|
| Platums | 202 mm |
| Augstums | 126 mm |
| Atvēruma iekšējais izmērs | 271x187x110 mm |
Tehniskie dati
| Triecienizturīgs | jā |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | jā |
| Ievadu skaits | 10 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP67 |
| Nominālais spriegums | 750 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | jā |
| Atveres veids | Pakāpju membrāna, nogriežama |
| Nominālais izolācijas spriegums Ui | 750 V |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | jā |
| Aizsardzības pakāpes IK kods | IK09 |
| Maks. Vada šķērsgriezums | 25 mm² |
| Nominālais diametrs min. | 10 mm² |
| Nominālais diametrs maks. | 25 mm² |
| Forma | taisnstūra |
| Aprīkojums | bez |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -25 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 286x202x125 |
| Materiāls | Polikarbonāts |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | X sērija |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,5701 kg CO2e / 1 Gabals |
|---|
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (4)
3D datu lejupielādes (1)
Variants
Type
Atvēruma iekšējais izmērs
Ievadu skaits
Aizsardzības veids
Krāsa
Item no.
X25 LGR
271x187x110
10
IP67
gaiši pelēks; RAL 7035
2005024
X25 LGR-TR
271x187x110
10
IP67
pelēks/caurspīdīgs
2005074
X25 SW
271x187x110
10
IP67
grafītmelns; RAL 9011
2005134
Krāsa
X25 LGR
Item no.
2005024
Atvēruma iekšējais izmērs
271x187x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
gaiši pelēks; RAL 7035
X25 LGR-TR
Item no.
2005074
Atvēruma iekšējais izmērs
271x187x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
pelēks/caurspīdīgs
X25 SW
Item no.
2005134
Atvēruma iekšējais izmērs
271x187x110
Ievadu skaits
10
Aizsardzības veids
IP67
Krāsa
grafītmelns; RAL 9011
