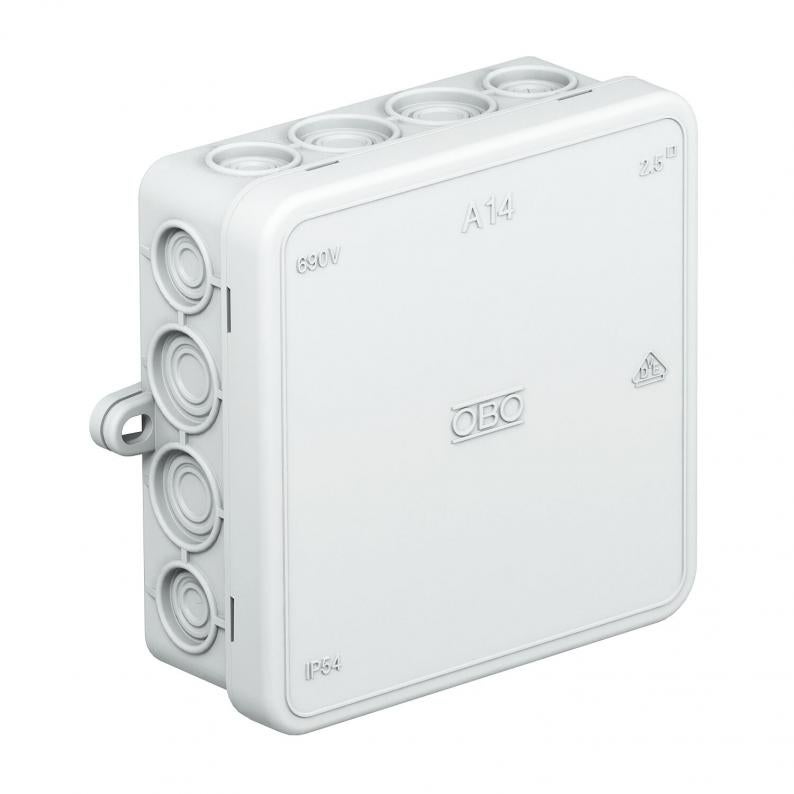

Kabeļu nozarkārbas A 14
Tips A 14
Preces nr. 2000378
EAN 4012195917090
Preces nr. / Tips
Atvēruma iekšējais izmērs
Krāsa
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Aizsardzības klase IP55, nominālais spriegums 690 V, nominālais šķērsgriezums 2,5 mm², 8 ievadi kabeļiem ar diametru 5–14 mm
8 ievadi kabeļiem ar diametru 5–11 mm.
Uzspiežams vāks.
Izmēri: 100 x 100 x 40 mm
Atvēruma iekšējais izmērs: 90 x 90 x 35 mm
Uz 10 kārbām 1 instruments izgriešanai
8 ievadi kabeļiem ar diametru 5–11 mm.
Uzspiežams vāks.
Izmēri: 100 x 100 x 40 mm
Atvēruma iekšējais izmērs: 90 x 90 x 35 mm
Uz 10 kārbām 1 instruments izgriešanai
Tehniskie dati
Izmēri
| Garums | 100 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 40 mm |
| Atvēruma iekšējais izmērs | 90x90x35 mm |
Tehniskie dati
| Atveres veids | Kabelis |
|---|---|
| Nesatur halogēnus | jā |
| Ievadu skaits | 16 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP55 |
| Nominālais spriegums | 690 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | nē |
| Atveres veids | Kabelis |
| sprādzienbīstamai zonai | bez |
| Nominālais izolācijas spriegums Ui | 690 V |
| Elektrosistēmu funkciju | bez |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | nē |
| sprādzienbīstamai zonai, gāze | bez |
| sprādzienbīstamai zonai, putekļi | bez |
| Maks. Vada šķērsgriezums | 2,5 mm² |
| Nominālais diametrs min. | 2,5 mm² |
| Forma | kvadrātisks |
| Aprīkojums | bez |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | uzliekams un nofiksējams |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 45 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 100x100x38 |
| Materiāls | Polietilēns |
| Krāsa | gaiši pelēks; RAL 7035 |
| Vadu sadales kārbas vāka izpildījums | Noslēgts vāks |
| Izstrādājuma sērija | A sērijas |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1598 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1598 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Sertifikāti (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Atvēruma iekšējais izmērs
Ievadu skaits
Aizsardzības veids
Krāsa
Preces nr.
A 14
90x90x35
16
IP55
gaiši pelēks; RAL 7035
2000378
A 14 HF RW
90x90x35
16
IP55
dzidri balts; RAL 9010
2000390
Krāsa
A 14
Preces nr.
2000378
Atvēruma iekšējais izmērs
90x90x35
Ievadu skaits
16
Aizsardzības veids
IP55
Krāsa
gaiši pelēks; RAL 7035
A 14 HF RW
Preces nr.
2000390
Atvēruma iekšējais izmērs
90x90x35
Ievadu skaits
16
Aizsardzības veids
IP55
Krāsa
dzidri balts; RAL 9010
