Kabeļu rene EKS 60 FT
Tips EKS 610 FT
Preces nr. 6056776
EAN 4012196333677
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

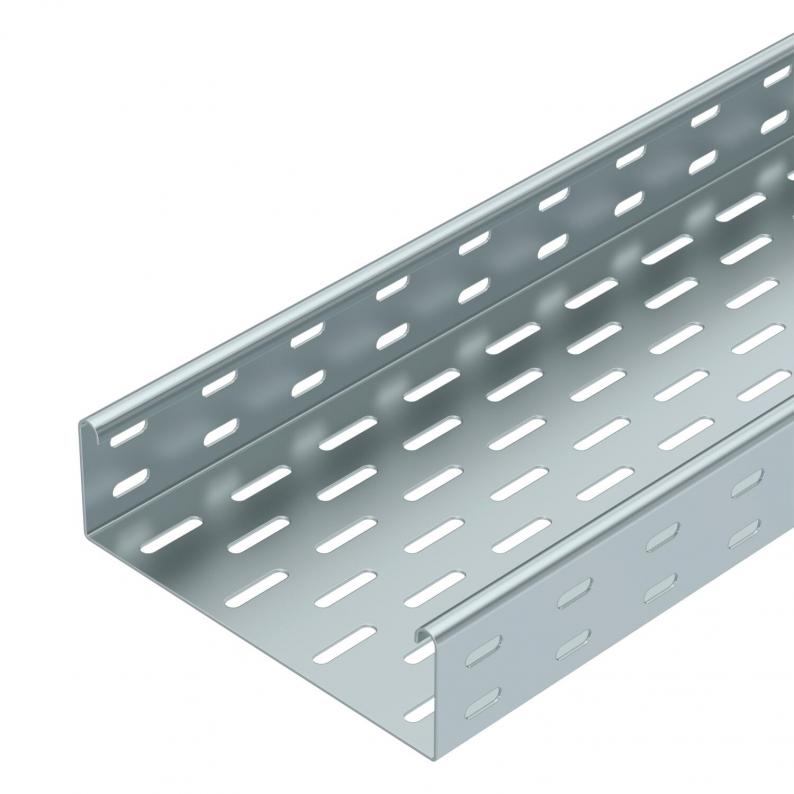

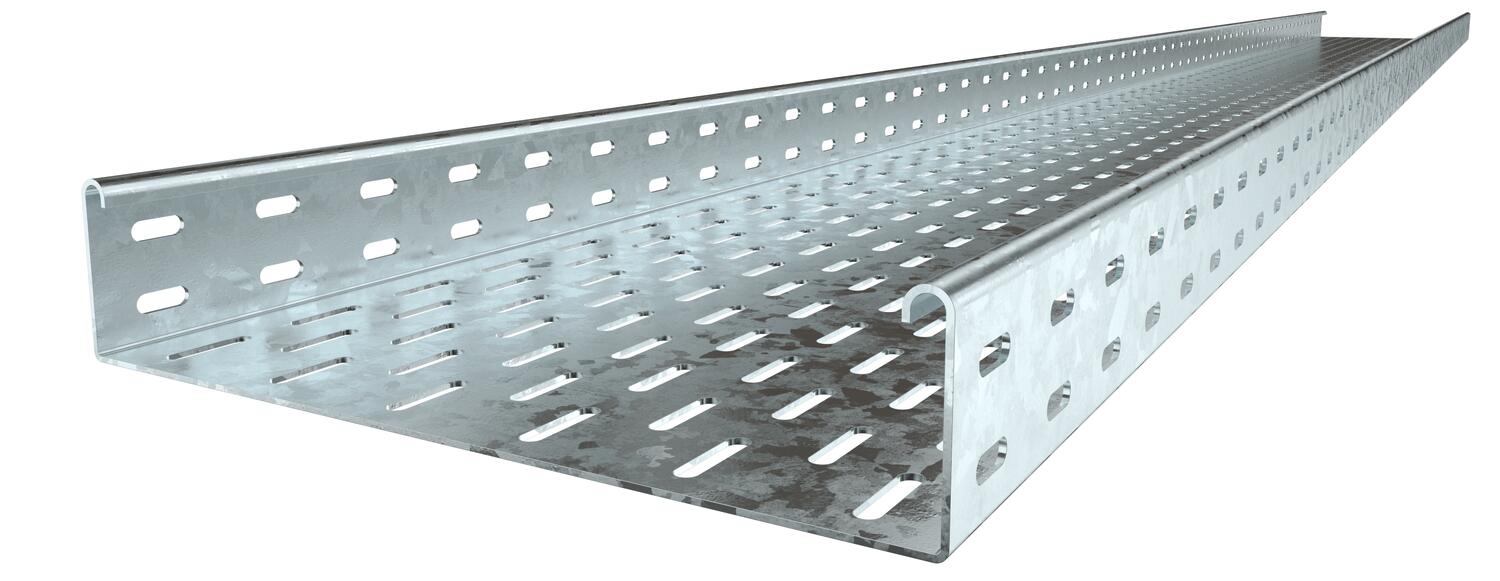

EKS 60 = īpaši smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Garenie savienotāji visos izpildījumos ir jāpasūta atsevišķi.
Tehniskie dati

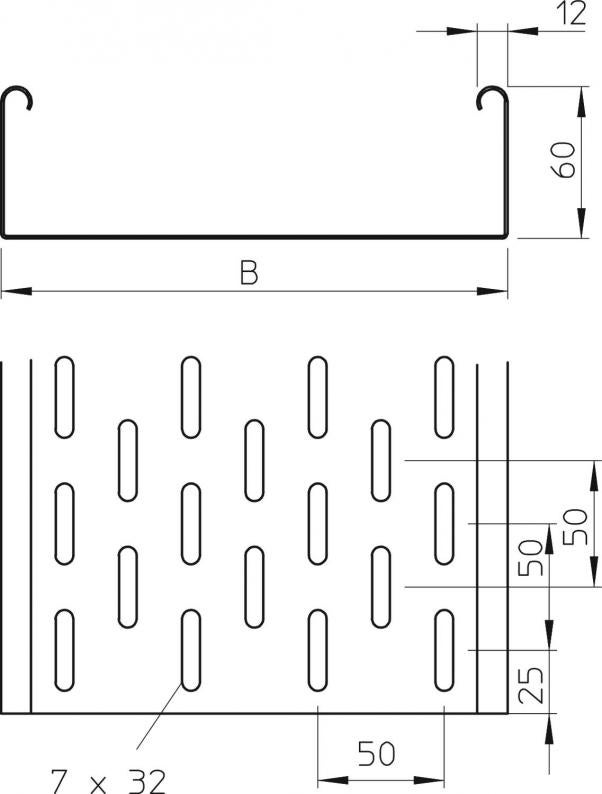

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 2 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 60 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 60x100x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | EKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,2 kN/m |
| Balstu atstatums 2,5 m | 1,6 kN/m |
| Balstu atstatums 3,0 m | 0,95 kN/m |

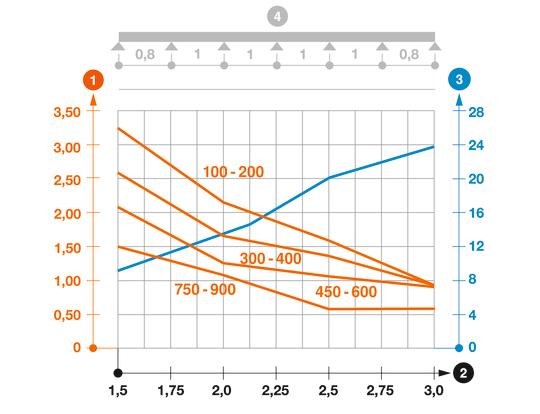

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,9329 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,9329 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
EKS 610 FT
3000
100
nē
2
karsti cinkots
Tērauds
6056776
EKS 620 FT
3000
200
nē
2
karsti cinkots
Tērauds
6056792
EKS 630 FT
3000
300
nē
2
karsti cinkots
Tērauds
6056806
EKS 640 FT
3000
400
nē
2
karsti cinkots
Tērauds
6056970
EKS 650 FT
3000
500
nē
2
karsti cinkots
Tērauds
6056989
EKS 660 FT
3000
600
nē
2
karsti cinkots
Tērauds
6056997
Platums
EKS 610 FT
Preces nr.
6056776
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
EKS 620 FT
Preces nr.
6056792
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
EKS 630 FT
Preces nr.
6056806
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
EKS 640 FT
Preces nr.
6056970
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
EKS 650 FT
Preces nr.
6056989
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
EKS 660 FT
Preces nr.
6056997
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Loksnes biezums
2
Virsma
karsti cinkots
Materiāls
Tērauds
