Kabeļu rene MKS 35 FS
Tips MKS 330 FS
Preces nr. 6053637
EAN 4012196059591
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
MKS 35 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 35 mm |
| Izmērs B | 300 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 103 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| Derīgais šķērsgriezums | 10300 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 35 x 300 |
| ROHS atbilstība | jā |
| Izmērs | 35x300x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,0 m | 1,1 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,5 kN/m |
| Balstu atstatums 2,0 m | 0,3 kN/m |
| Balstu atstatums 2,5 m | 0,3 kN/m |
| Balstu atstatums 3,0 m | 0,2 kN/m |

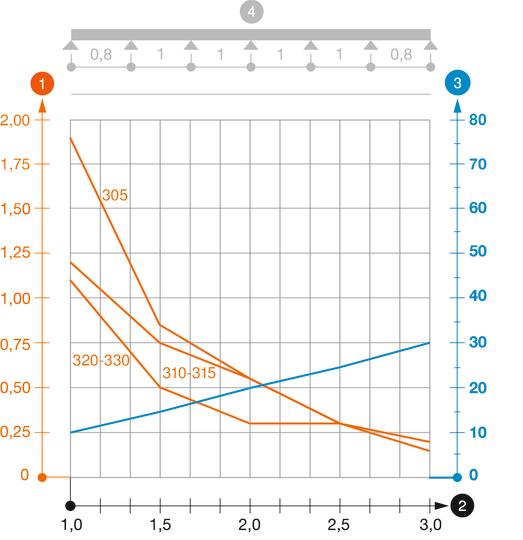

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,1067 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,1067 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKS 310 FS
3000
100
nē
1
cinkots
Tērauds
6053548
MKS 320 FS
3000
200
nē
1
cinkots
Tērauds
6053599
MKS 330 FS
3000
300
nē
1
cinkots
Tērauds
6053637
Platums
MKS 310 FS
Preces nr.
6053548
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 320 FS
Preces nr.
6053599
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 330 FS
Preces nr.
6053637
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
