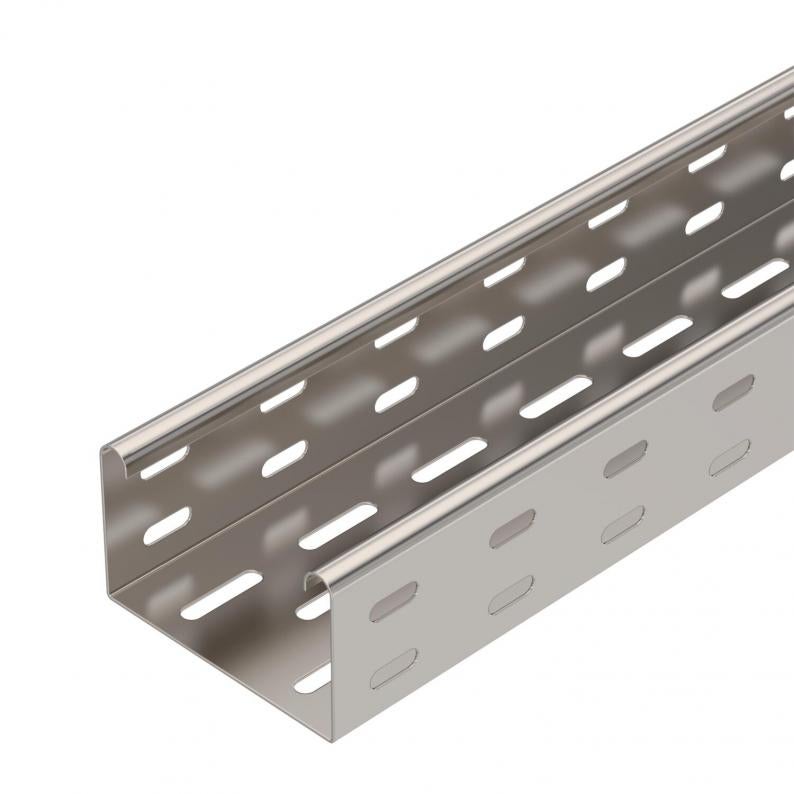

Kabeļu rene MKS 60 A2
Tips MKS 610 A2
Preces nr. 6056016
EAN 4012196389292
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Savienojuma detaļas ir pasūtāmas atsevišķi.
Tehniskie dati

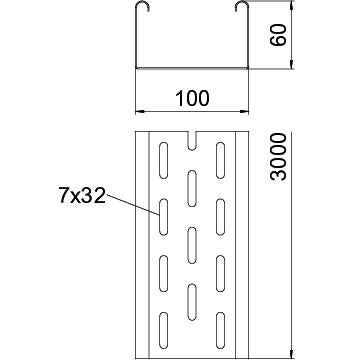

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
| Izmērs W | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 60x100x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,25 kN/m |
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |

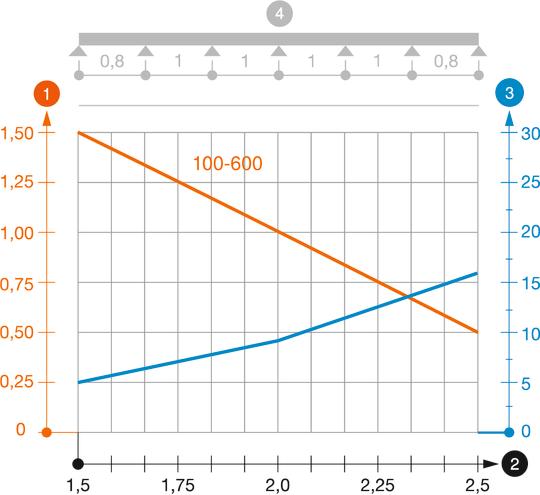

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 9,2197 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 9,2197 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037150
Līkums, regulējams leņķis 60 A2Tips
RB W 610 A2
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKS 610 A2
3000
100
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6056016
MKS 620 A2
3000
200
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6056024

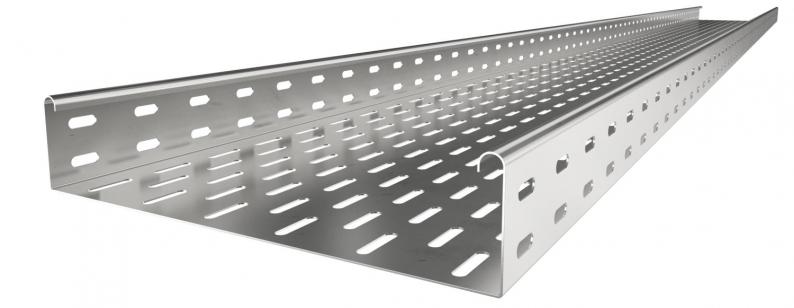

MKS 630 A2
3000
300
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6056040
MKS 640 A2
3000
400
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6056059
Platums
MKS 610 A2
Preces nr.
6056016
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
MKS 620 A2
Preces nr.
6056024
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
MKS 630 A2
Preces nr.
6056040
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
MKS 640 A2
Preces nr.
6056059
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
