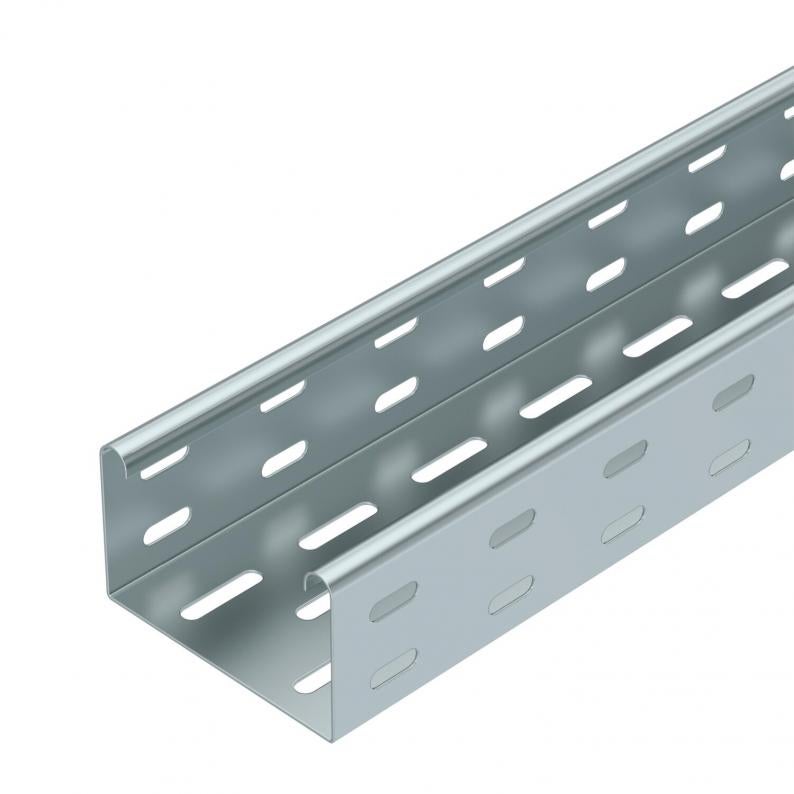

Kabeļu rene MKS 60 FS
Tips MKS 610 FS
Preces nr. 6055109
EAN 4012196059652
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

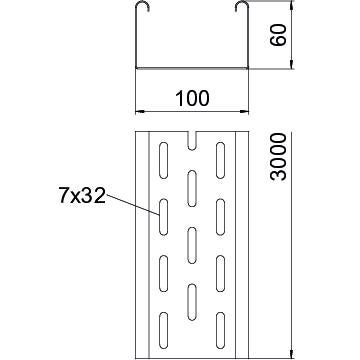

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 60 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 60x100x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,25 kN/m |
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,481 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 4,481 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKS 610 FS
3000
100
nē
1
cinkots
Tērauds
6055109
MKS 615 FS
3000
150
nē
1
cinkots
Tērauds
6055141
MKS 620 FS
3000
200
nē
1
cinkots
Tērauds
6055206
MKS 630 FS
3000
300
nē
1
cinkots
Tērauds
6055303
MKS 640 FS
3000
400
nē
1
cinkots
Tērauds
6055400
MKS 650 FS
3000
500
nē
1
cinkots
Tērauds
6055508
MKS 660 FS
3000
600
nē
1
cinkots
Tērauds
6055524
