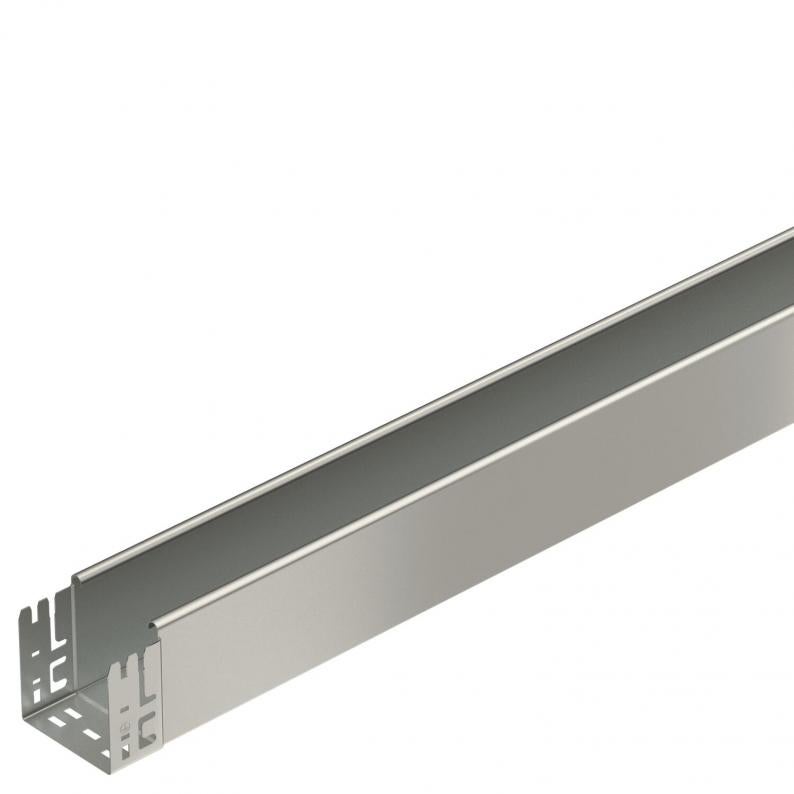

Kabeļu rene MKS-Magic® 110 bez caurumiem A2

Kabeļu rene MKS-Magic® 110 bez caurumiem A2

Type MKSMU 110 A2
|
Item no. 6059416
|
EAN 4012195832249
Show all variants
Item no. / Type
Garums
Platums
Augstums
Loksnes biezums

Smallest selling unit: 3 m

m

Description

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Technical data

Izmēri

Garums3050 mm
Platums100 mm
Augstums110 mm
Izmērs B100 mm

Tehniskie dati

Funkciju nodrošināšananē
Sānu cauruminē
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums108 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums1 mm
Grīdā izveidotas atveres montāžas vajadzībāmnē
NATO perforācijas šablonsnē
Derīgais šķērsgriezums10800 mm²
Ar augšējo daļunē
Izmērs110x100x3050
Virsmaneizolēts, apstrādāts
MateriālsNerūsējošais tērauds 1.4301
Krāsatērauda
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Lietderīgais garums3000 mm
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums

Noslodze

Balstu atstatums 1,5 m1,85 kN/m
Balstu atstatums 2,0 m1,3 kN/m
Balstu atstatums 2,5 m0,75 kN/m
Balstu atstatums 3,0 m0,6 kN/m
Slodzes diagramma, kabeļu rene, tips MKSMU 110

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Environmental Data

EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD vienību bāze1 running metre + mounting system
EPD GWP (ārpus sistēmas robežām)18.83 kg CO₂e
EPD GWP (utilizācijas fāze)1.97 kg CO₂e
EPD GWP (izgatavošanas fāze)81.32 kg CO₂e
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem14,4194 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)14,4194 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metrs
Declared Unit Quantity (LCA)1

Accessories

Sistēmas piederumi

Item no. 6036860

90° līkums 110 A2
Type
RB 90 110 A2

Smallest selling unit: 1 Gabals

Gabals

Type
RAA 110 A2

Smallest selling unit: 1 Gabals

Gabals

Type
RT 110 A2

Smallest selling unit: 1 Gabals

Gabals

Downloads

0 selected

Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)

Variants

Platums
MKSMU 110 A2
Item no.
6059416
Garums
3050
Platums
100
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
MKSMU 120 A2
Item no.
6059420
Garums
3050
Platums
200
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda

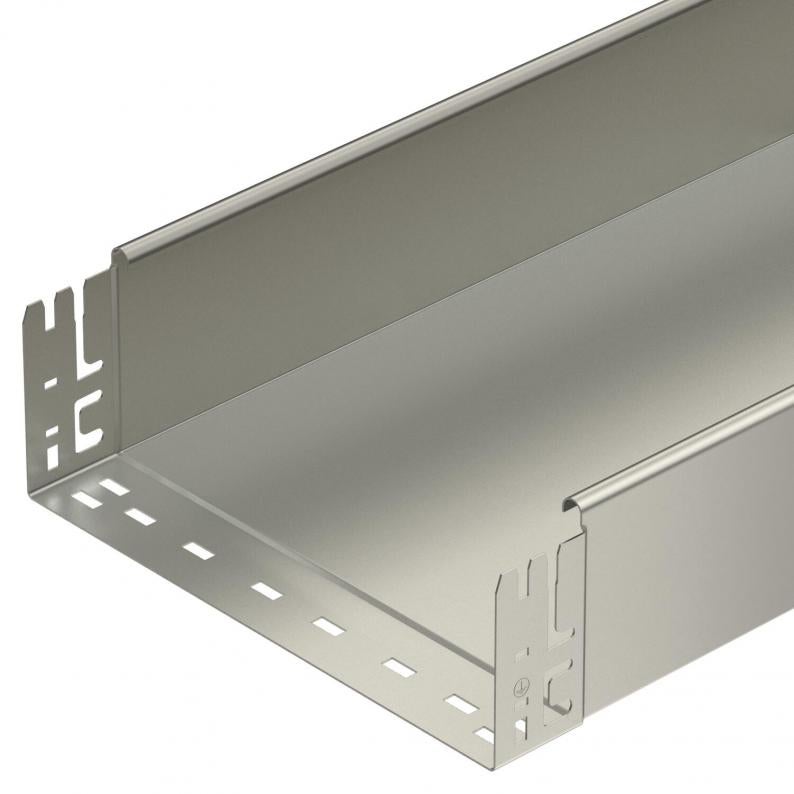

MKSMU 130 A2
Item no.
6059422
Garums
3050
Platums
300
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
MKSMU 140 A2
Item no.
6059424
Garums
3050
Platums
400
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
MKSMU 150 A2
Item no.
6059426
Garums
3050
Platums
500
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
MKSMU 160 A2
Item no.
6059428
Garums
3050
Platums
600
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
