Kabeļu rene MKS-Magic® 110 FS
Tips MKSM 115 FS
Preces nr. 6059158
EAN 4012195830924
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

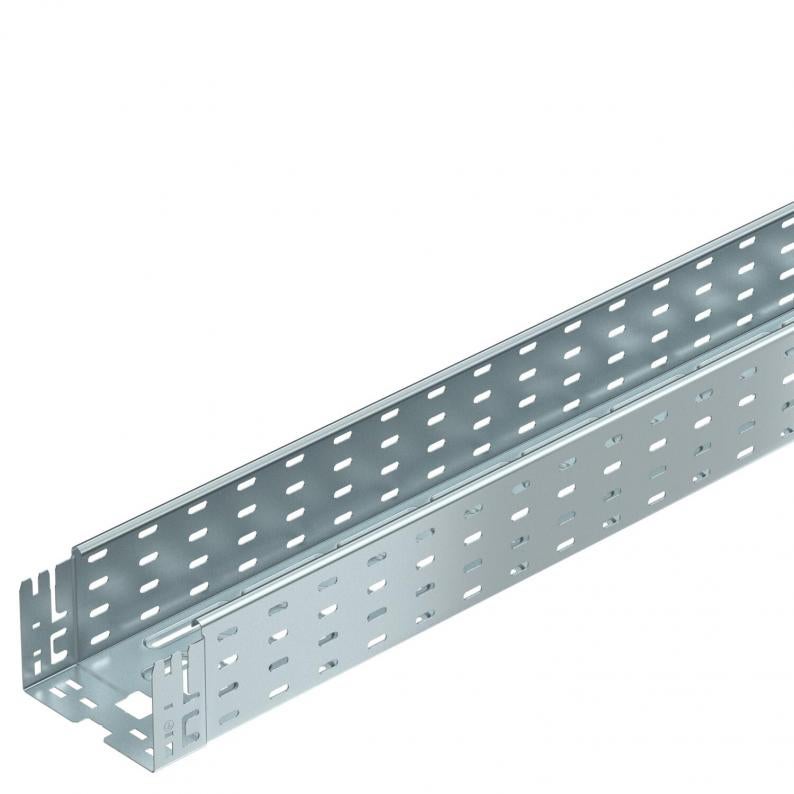

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 150 mm |
| Augstums | 110 mm |
| Izmērs y | 112 mm |
| Izmērs L | 30 mm |
| Izmērs B | 150 mm |
| Izmērs x | 46 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 161 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 16100 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 110x150x3050 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | MKSM sērija |
Noslodze
| Balstu atstatums 1,5 m | 2 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,5 kN/m |
| Balstu atstatums 3,0 m | 0,7 kN/m |
| NEMA slodzes klase | 8A |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,1092 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,1092 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037302
Līkums, regulējams leņķis 110 FSTips
RB W 115 FS
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 6042153
Montāžas atzarojuma detaļa 110 FSTips
RAA 115 FS
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
MKSM 110 FS
3050
100
110
nē
1
cinkots
Tērauds
cinks
6059156
MKSM 115 FS
3050
150
110
nē
1
cinkots
Tērauds
cinks
6059158
MKSM 120 FS
3050
200
110
nē
1
cinkots
Tērauds
cinks
6059160
MKSM 130 FS
3050
300
110
nē
1
cinkots
Tērauds
cinks
6059162
MKSM 140 FS
3050
400
110
nē
1
cinkots
Tērauds
cinks
6059164
MKSM 150 FS
3050
500
110
nē
1
cinkots
Tērauds
cinks
6059166
MKSM 160 FS
3050
600
110
nē
1
cinkots
Tērauds
cinks
6059168
