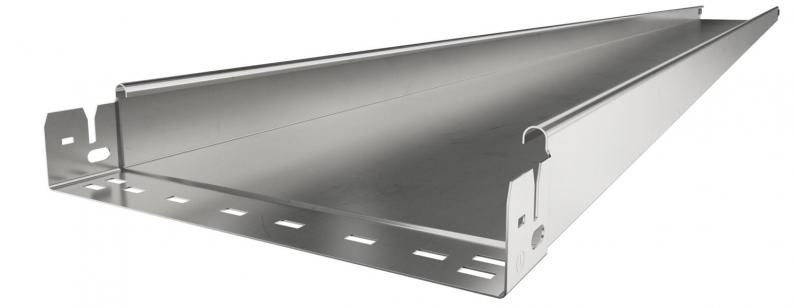

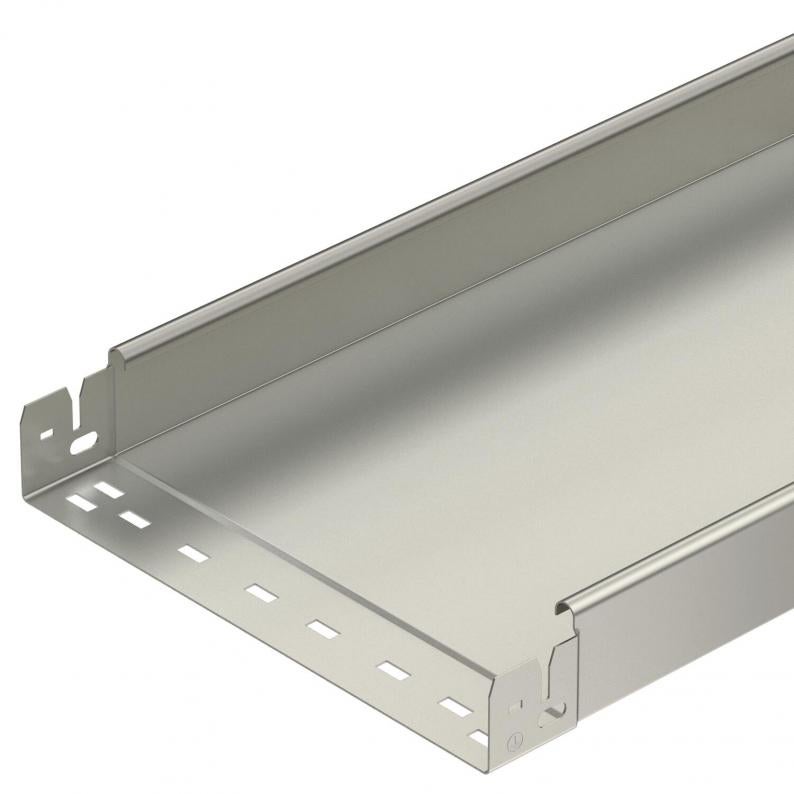

Kabeļu rene MKS-Magic® 60 bez caurumiem A2
Type MKSMU 610 A2
|Item no. 6059265
|EAN 4012195831488
Item no. / Type
Garums
Platums
Augstums
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description
Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmērs | 60x100x3050 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 11,5389 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 11,5389 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
MKSMU 610 A2
3050
100
60
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059265
MKSMU 650 A2
3050
500
60
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6059275
MKSMU 660 A2
3050
600
60
nē
1
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
6059277
Platums
MKSMU 610 A2
Item no.
6059265
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
MKSMU 650 A2
Item no.
6059275
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
MKSMU 660 A2
Item no.
6059277
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
