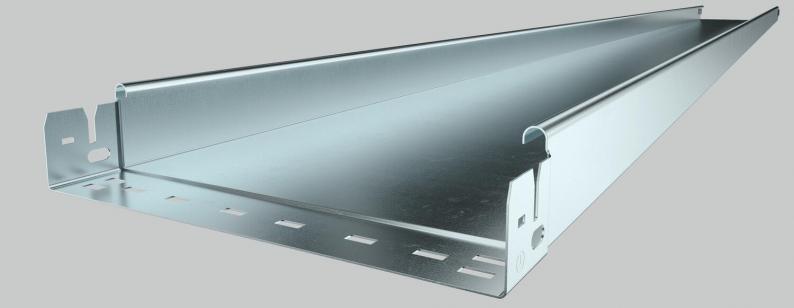

Kabeļu rene MKS-Magic® 60 bez caurumiem FS
Type MKSMU 610 FS
|Item no. 6059230
|EAN 4012195831341
Item no. / Type
Garums
Platums
Augstums
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description
Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmērs | 60x100x3050 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,25 kN/m |
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,4133 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 4,4133 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
KTSMV 610 FS
6068914
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 6068914
Gareno savienotāju komplekts Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (2)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
MKSMU 610 FS
3050
100
60
nē
1
cinkots
Tērauds
cinks
6059230
MKSMU 615 FS
3050
150
60
nē
1
cinkots
Tērauds
cinks
6059232
MKSMU 620 FS
3050
200
60
nē
1
cinkots
Tērauds
cinks
6059234
MKSMU 630 FS
3050
300
60
nē
1
cinkots
Tērauds
cinks
6059237
MKSMU 640 FS
3050
400
60
nē
1
cinkots
Tērauds
cinks
6059239
MKSMU 650 FS
3050
500
60
nē
1
cinkots
Tērauds
cinks
6059241
MKSMU 660 FS
3050
600
60
nē
1
cinkots
Tērauds
cinks
6059243
Platums
MKSMU 610 FS
Item no.
6059230
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 615 FS
Item no.
6059232
Garums
3050
Platums
150
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 620 FS
Item no.
6059234
Garums
3050
Platums
200
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 630 FS
Item no.
6059237
Garums
3050
Platums
300
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 640 FS
Item no.
6059239
Garums
3050
Platums
400
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 650 FS
Item no.
6059241
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 660 FS
Item no.
6059243
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
