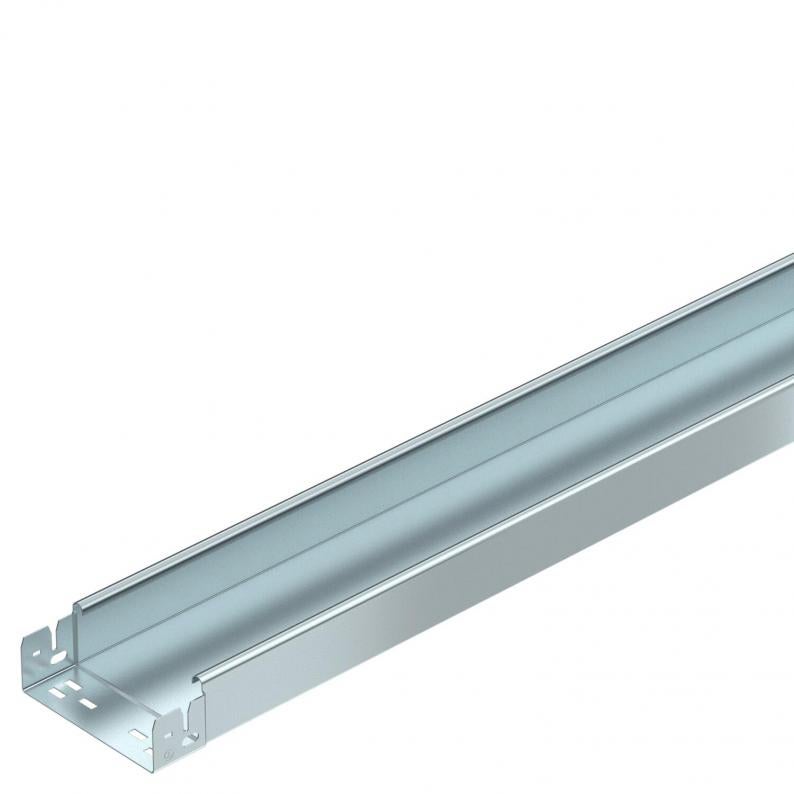

Kabeļu rene MKS-Magic® 60 bez caurumiem FS

Kabeļu rene MKS-Magic® 60 bez caurumiem FS

Tips MKSMU 615 FS
Preces nr. 6059232
EAN 4012195831358
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums

Mazākā pārd. vien.: 3 m

m

Apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.



Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

Izmēri

Garums3050 mm
Platums150 mm
Augstums60 mm
Izmērs B150 mm

Tehniskie dati

Funkciju nodrošināšananē
Sānu cauruminē
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums88 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums1 mm
Grīdā izveidotas atveres montāžas vajadzībāmnē
NATO perforācijas šablonsnē
Derīgais šķērsgriezums8800 mm²
Ar augšējo daļunē
ROHS atbilstībajā
Izmērs60x150x3050
Virsmacinkots
MateriālsTērauds
Krāsacinks
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Lietderīgais garums3000 mm
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums
Izstrādājuma sērijaMKSM sērija

Noslodze

Balstu atstatums 1,5 m1,5 kN/m
Balstu atstatums 1,75 m1,25 kN/m
Balstu atstatums 2,0 m1 kN/m
Balstu atstatums 2,5 m0,5 kN/m
Slodzes diagramma, kabeļu rene, tips MKSMU 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem5,3081 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)5,3081 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Tips
KTSMV 615 FS

Mazākā pārd. vien.: 1 Gabals

Gabals

Preces nr. 6036102

45° līkums 60 FS
Tips
RB 45 615 FS

Mazākā pārd. vien.: 1 Gabals

Gabals

Preces nr. 6036562

90° līkums 60 FS
Tips
RB 90 615 FS

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)

Izpildījumi

Platums
MKSMU 610 FS
Preces nr.
6059230
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 615 FS
Preces nr.
6059232
Garums
3050
Platums
150
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 620 FS
Preces nr.
6059234
Garums
3050
Platums
200
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 630 FS
Preces nr.
6059237
Garums
3050
Platums
300
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 640 FS
Preces nr.
6059239
Garums
3050
Platums
400
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 650 FS
Preces nr.
6059241
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 660 FS
Preces nr.
6059243
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
