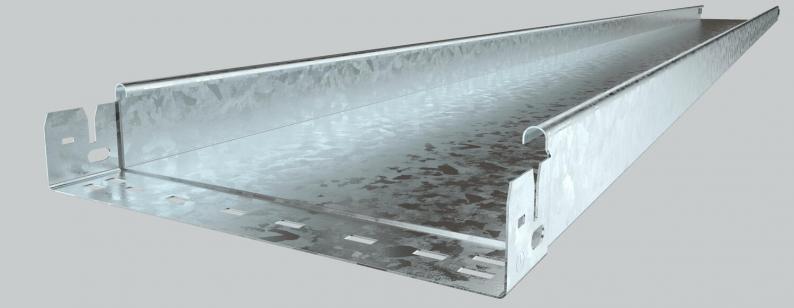

Kabeļu rene MKS-Magic® 60 bez caurumiem FT

Kabeļu rene MKS-Magic® 60 bez caurumiem FT

Tips MKSMU 610 FT
Preces nr. 6059248
EAN 4012195831419
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums

Mazākā pārd. vien.: 3 m

m

Apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

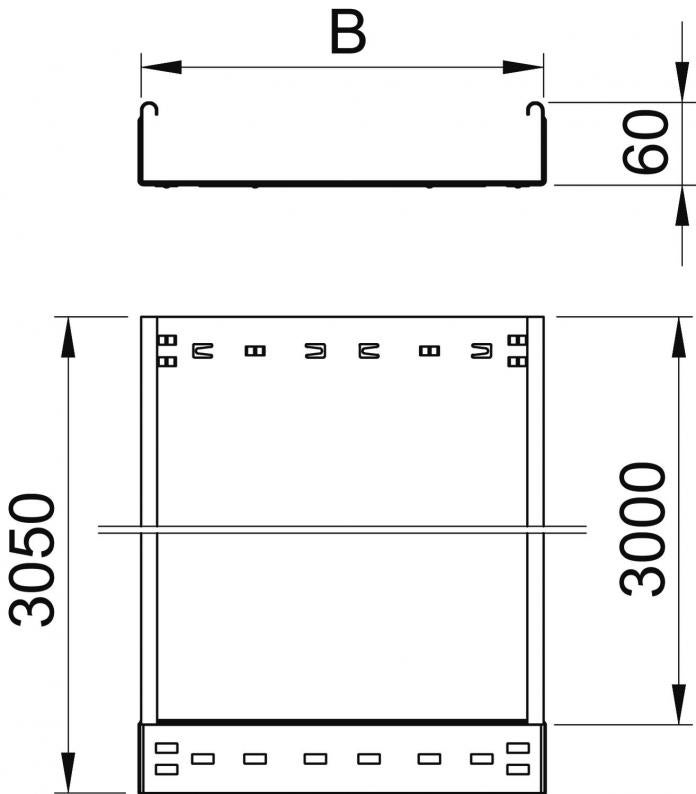

Izmēri

Garums3050 mm
Platums100 mm
Augstums60 mm
Izmērs B100 mm

Tehniskie dati

Funkciju nodrošināšananē
Sānu cauruminē
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums58 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums1 mm
Grīdā izveidotas atveres montāžas vajadzībāmnē
NATO perforācijas šablonsnē
Derīgais šķērsgriezums5800 mm²
Ar augšējo daļunē
ROHS atbilstībajā
Izmērs60x100x3050
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Lietderīgais garums3000 mm
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums
Izstrādājuma sērijaMKSM sērija

Noslodze

Balstu atstatums 1,5 m1,5 kN/m
Balstu atstatums 1,75 m1,25 kN/m
Balstu atstatums 2,0 m1 kN/m
Balstu atstatums 2,5 m0,5 kN/m

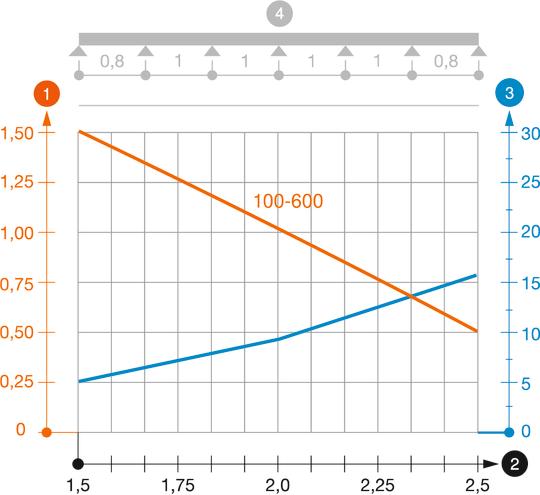

Slodzes diagramma, kabeļu rene, tips MKSMU 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem4,6214 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)4,6214 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Tips
KTSMV 610 DD

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
DRL 100 FT

Mazākā pārd. vien.: 3 m

m

Preces nr. 6036130

45° līkums 60 FT
Tips
RB 45 610 FT

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

Platums
MKSMU 610 FT
Preces nr.
6059248
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 615 FT
Preces nr.
6059250
Garums
3050
Platums
150
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 620 FT
Preces nr.
6059252
Garums
3050
Platums
200
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 630 FT
Preces nr.
6059254
Garums
3050
Platums
300
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 640 FT
Preces nr.
6059256
Garums
3050
Platums
400
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 650 FT
Preces nr.
6059258
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 660 FT
Preces nr.
6059260
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
