Kabeļu rene MKS-Magic® 60 FS
Type MKSM 610 FS
|Item no. 6059000
|EAN 4012195829553
Item no. / Type
Garums
Platums
Augstums
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description

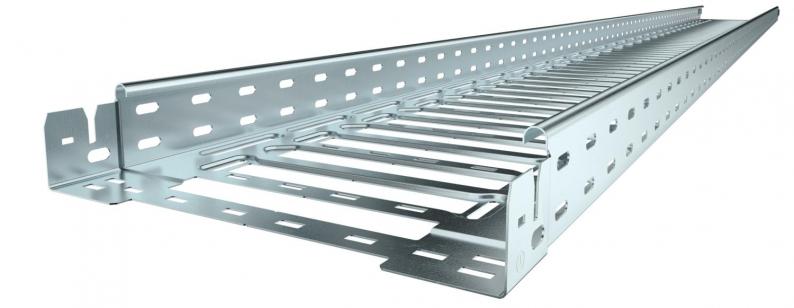

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data

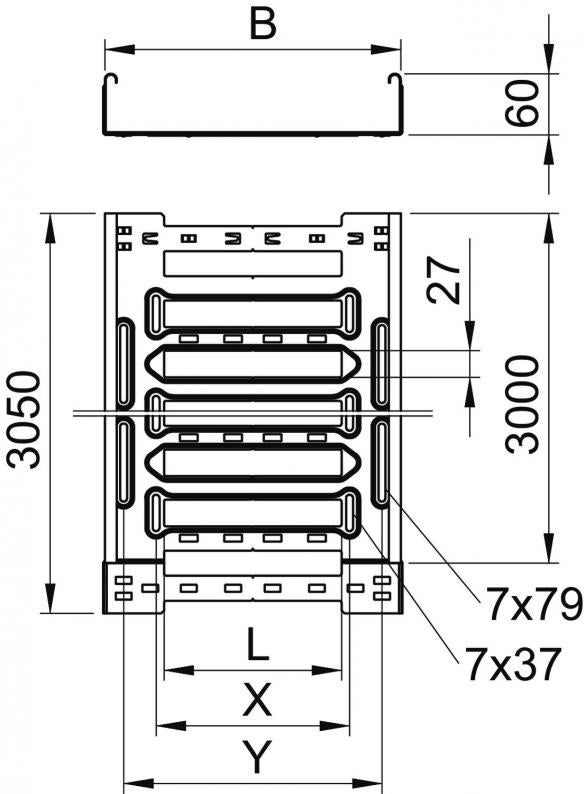

Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs y | 62 mm |
| Izmērs L | 30 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmērs | 60x100x3050 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,5 m | 1,6 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,1 kN/m |
| Balstu atstatums 2,5 m | 0,7 kN/m |
| NEMA slodzes klase | 8A |

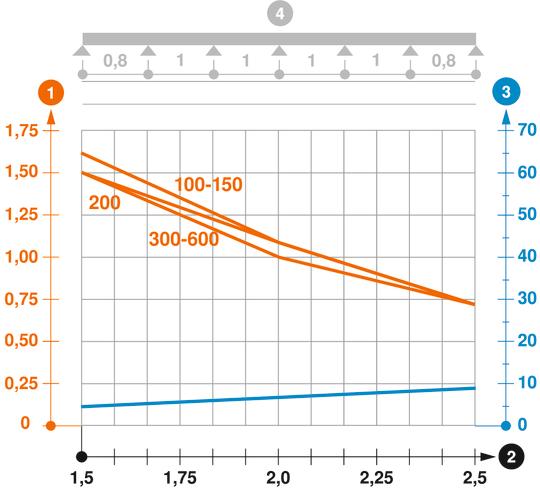

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,4106 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 4,4106 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
KTSMV 610 FS
6068914
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 6068914
Gareno savienotāju komplekts Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
MKSM 610 FS
3050
100
60
nē
1
cinkots
Tērauds
cinks
6059000
MKSM 615 FS
3050
150
60
nē
1
cinkots
Tērauds
cinks
6059002
MKSM 620 FS
3050
200
60
nē
1
cinkots
Tērauds
cinks
6059004
MKSM 630 FS
3050
300
60
nē
1
cinkots
Tērauds
cinks
6059006
MKSM 640 FS
3050
400
60
nē
1
cinkots
Tērauds
cinks
6059008
MKSM 650 FS
3050
500
60
nē
1
cinkots
Tērauds
cinks
6059010
MKSM 660 FS
3050
600
60
nē
1
cinkots
Tērauds
cinks
6059012
Platums
