Kabeļu rene MKS-Magic® 85 bez caurumiem FT
Tips MKSMU 810 FT
Preces nr. 6059325
EAN 4012195831693
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

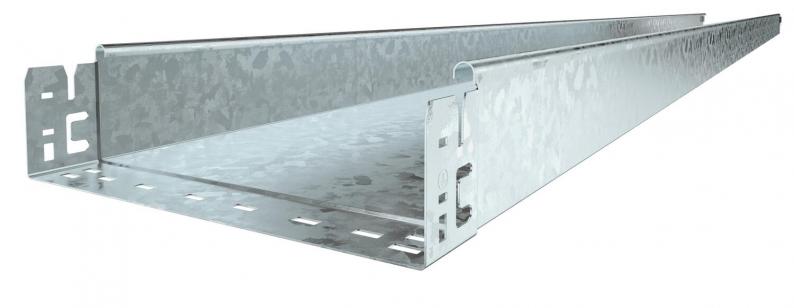

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati

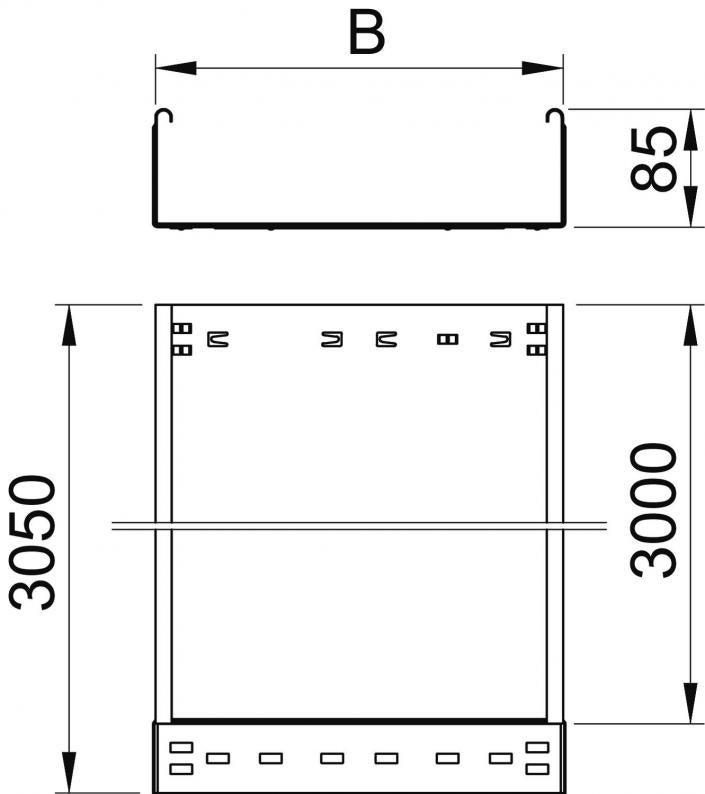

Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 85 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 83 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 8300 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 85x100x3050 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | MKSM sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,75 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,4 kN/m |
| Balstu atstatums 2,0 m | 1,1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā

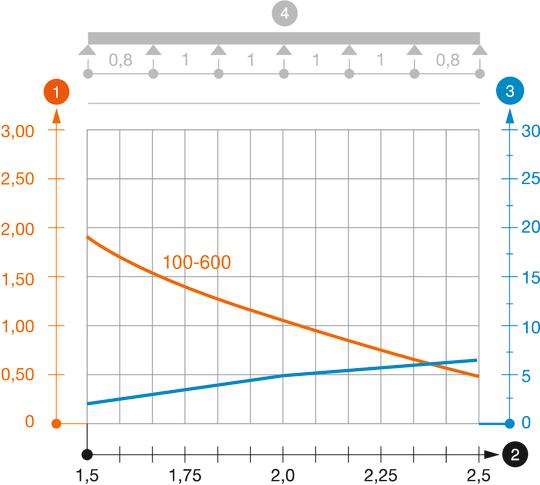

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,5723 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 5,5723 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037220
Līkums, regulējams leņķis 85 FTTips
RB W 810 FT
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
MKSMU 810 FT
3050
100
85
nē
1
karsti cinkots
Tērauds
cinks
6059325
MKSMU 820 FT
3050
200
85
nē
1
karsti cinkots
Tērauds
cinks
6059329
MKSMU 830 FT
3050
300
85
nē
1
karsti cinkots
Tērauds
cinks
6059331
MKSMU 840 FT
3050
400
85
nē
1
karsti cinkots
Tērauds
cinks
6059333
MKSMU 850 FT
3050
500
85
nē
1
karsti cinkots
Tērauds
cinks
6059335
MKSMU 860 FT
3050
600
85
nē
1
karsti cinkots
Tērauds
cinks
6059337
Platums
MKSMU 810 FT
Preces nr.
6059325
Garums
3050
Platums
100
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 820 FT
Preces nr.
6059329
Garums
3050
Platums
200
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 830 FT
Preces nr.
6059331
Garums
3050
Platums
300
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 840 FT
Preces nr.
6059333
Garums
3050
Platums
400
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 850 FT
Preces nr.
6059335
Garums
3050
Platums
500
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSMU 860 FT
Preces nr.
6059337
Garums
3050
Platums
600
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
