Kabeļu rene MKSU 60 A2
Tips MKSU 650 A2
Preces nr. 6063861
EAN 4012196064212
Preces nr. / Tips
6063861 / MKSU 650 A2
Garums
3000 mm
Platums
500 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1 mm
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Šī prece vairs netiek ražota!
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

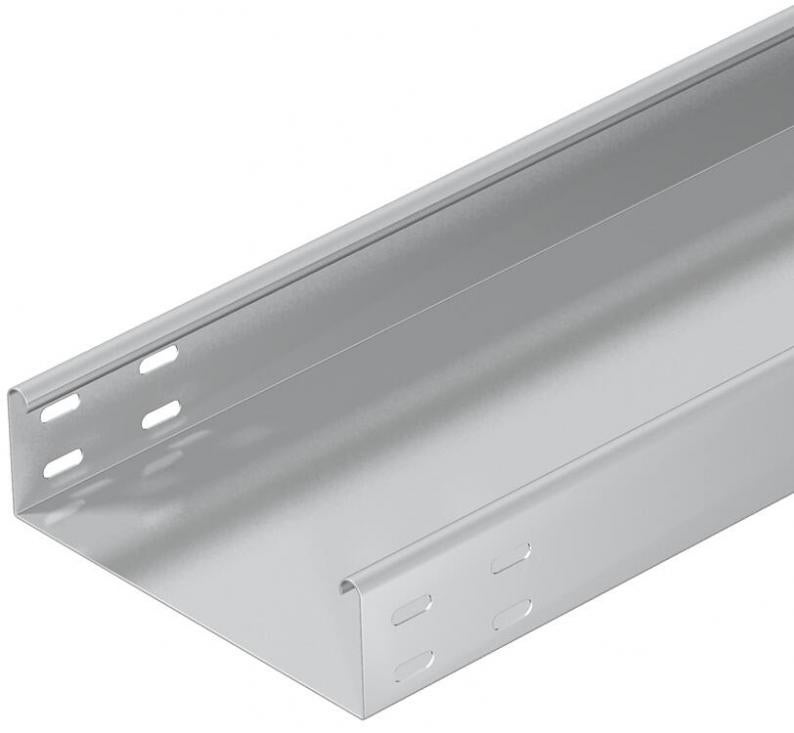

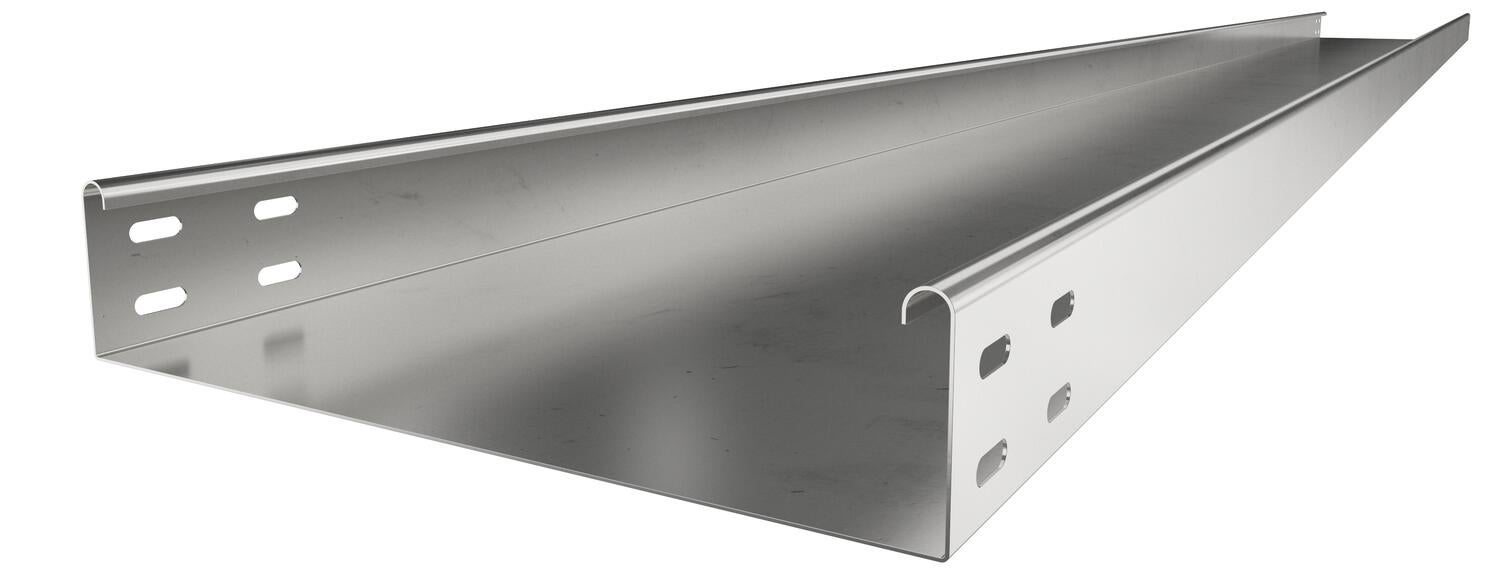

MKSU 60 = neperforēta vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu rene abās pusēs ir aprīkota ar savienotājiem paredzētiem caurumiem.
Savienojošās detaļas ir pasūtāmas atsevišķi.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 500 mm |
| Augstums | 60 mm |
| Izmērs B | 500 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 298 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 29800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 60 x 500 |
| ROHS atbilstība | jā |
| Perforēta pamatne | 0 |
| Izmērs | 60x500x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,25 kN/m |
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 25,0267 kg CO₂e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 25,0267 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
