Kabeļu rene MKSU 60 FT
Tips MKSU 610 FT
Preces nr. 6064302
EAN 4012196396795
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

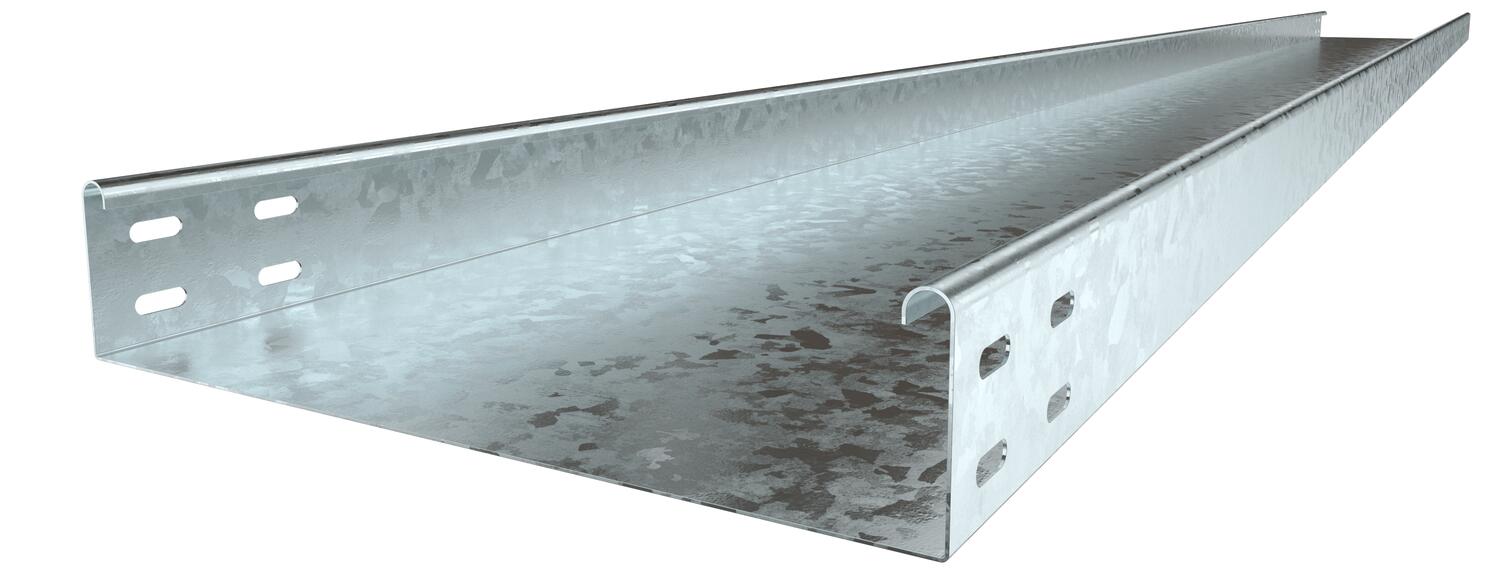

MKSU 60 = neperforēta vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu rene abās pusēs ir aprīkota ar savienotājiem paredzētiem caurumiem.
Garenie savienotāji ir pasūtāmi atsevišķi.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 60x100x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,5 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,25 kN/m |
| Balstu atstatums 2,0 m | 1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,5363 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 4,5363 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKSU 610 FT
3000
100
nē
1
karsti cinkots
Tērauds
6064302
MKSU 615 FT
3000
150
nē
1
karsti cinkots
Tērauds
6064319
MKSU 620 FT
3000
200
nē
1
karsti cinkots
Tērauds
6064345
MKSU 630 FT
3000
300
nē
1
karsti cinkots
Tērauds
6064396
MKSU 640 FT
3000
400
nē
1
karsti cinkots
Tērauds
6064426
Platums
MKSU 610 FT
Preces nr.
6064302
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
MKSU 615 FT
Preces nr.
6064319
Garums
3000
Platums
150
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
MKSU 620 FT
Preces nr.
6064345
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
MKSU 630 FT
Preces nr.
6064396
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
MKSU 640 FT
Preces nr.
6064426
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
