Kabeļu rene MKSU 85 FT
Tips MKSU 860 FT
Preces nr. 6064571
EAN 4012195806103
Preces nr. / Tips
6064571 / MKSU 860 FT
Garums
3000 mm
Platums
600 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1 mm
Virsma
karsti cinkots
Materiāls
Tērauds
Šī prece vairs netiek ražota!
Jaunā prece atrodama šeit.
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

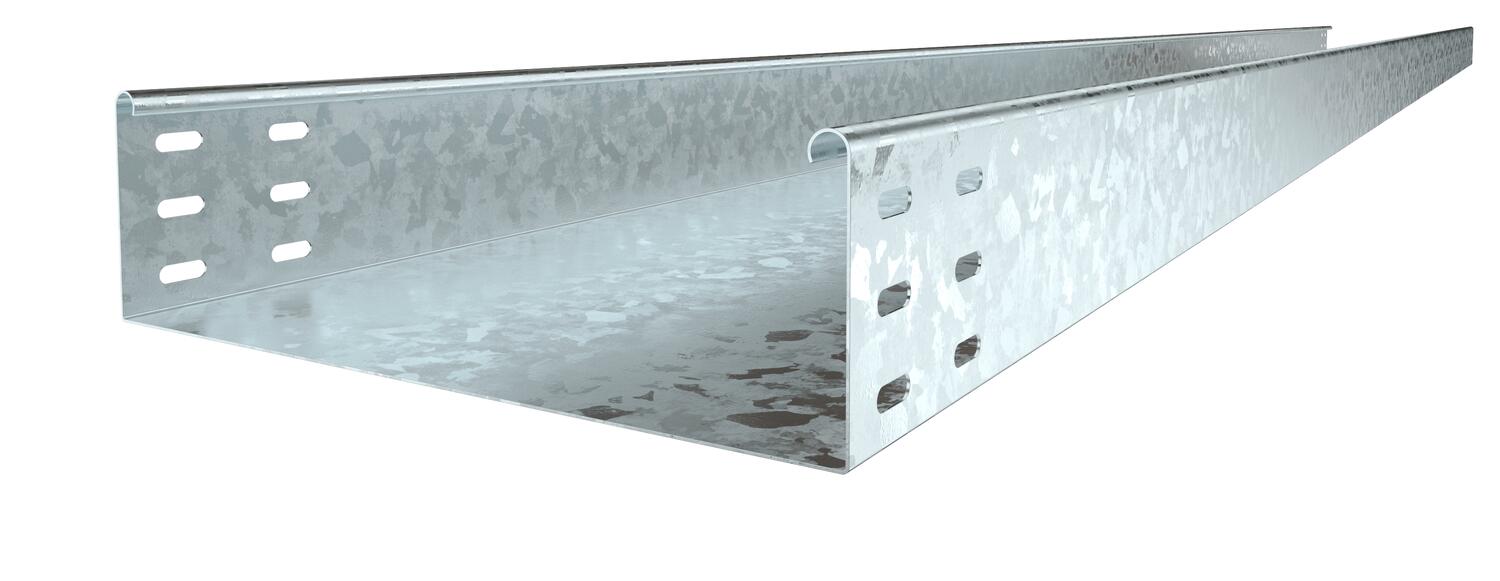

MKSU 85 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Including connector, type RLVL 85.
Tehniskie dati

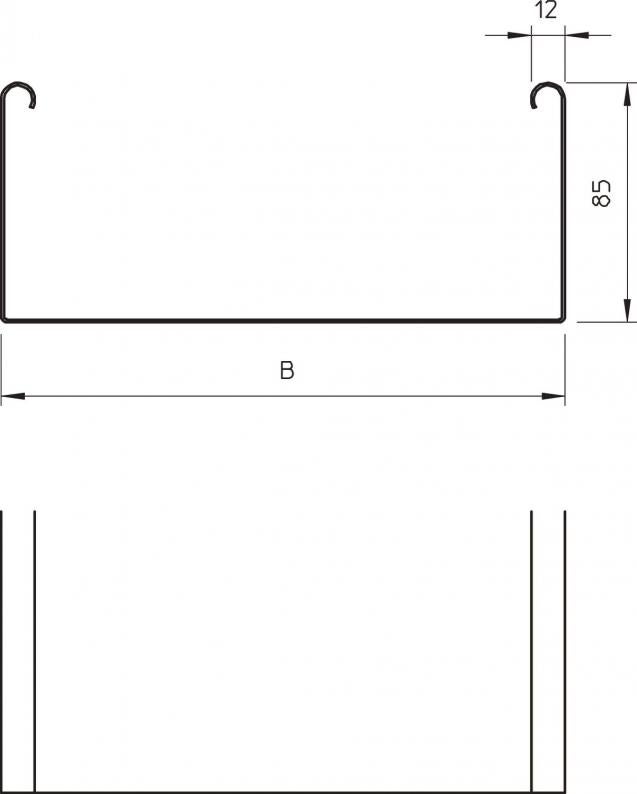

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 85 mm |
| Izmērs B | 600 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 508 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 50800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 85x600x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,75 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,4 kN/m |
| Balstu atstatums 2,0 m | 1,1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 15,0147 kg CO₂e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 15,0147 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067816
Garenie un leņķa savienotāji 85 FTTips
RLVL 85 FT
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Preces nr. 6037230
Līkums, regulējams leņķis 85 FTTips
RB W 860 FT
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
