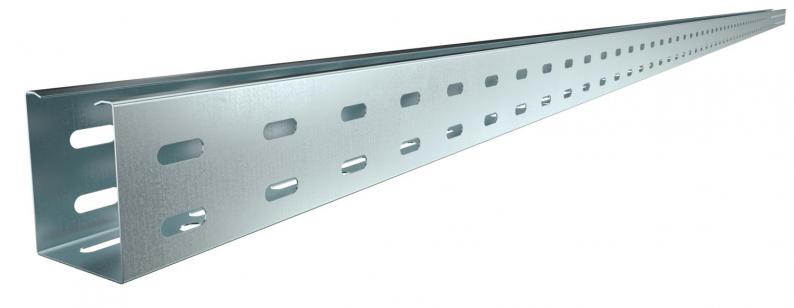

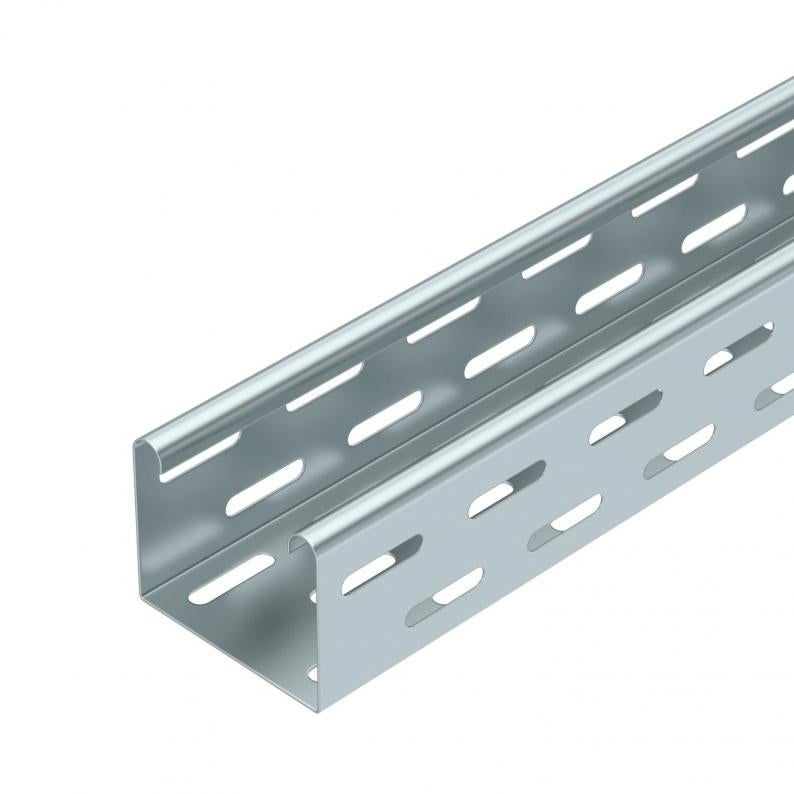

Kabeļu rene RKS 60 FS caurumota, bez pamatnes rievas
Tips RKS 607 FS
Preces nr. 6055893
EAN 4012196388691
Preces nr. / Tips
6055893 / RKS 607 FS
Garums
3000 mm
Platums
75 mm
Funkciju nodrošināšana
nē
Loksnes biezums
0,75 mm
Virsma
cinkots
Materiāls
Tērauds
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
RKS 60 = racionāla kabeļu reņu sistēma ar malu augstumu 60 mm (pamatne nav rievota).
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu reni uz balsteņa nostiprina ar FRS B M6x12 tipa skrūvēm.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 75 mm |
| Augstums | 60 mm |
| Izmērs L | 3000 mm |
| Izmērs B | 75 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 42 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,75 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 4200 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 60 x 75 |
| ROHS atbilstība | jā |
| Perforēta pamatne | 1 |
| Izmērs | 60x75x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | RKS sērija |
Noslodze
| Balstu atstatums 1,0 m | 1,3 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,65 kN/m |
| Balstu atstatums 2,0 m | 0,4 kN/m |
| Balstu atstatums 2,5 m | 0,25 kN/m |
| Balstu atstatums 3,0 m | 0,15 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,8222 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 2,8222 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
