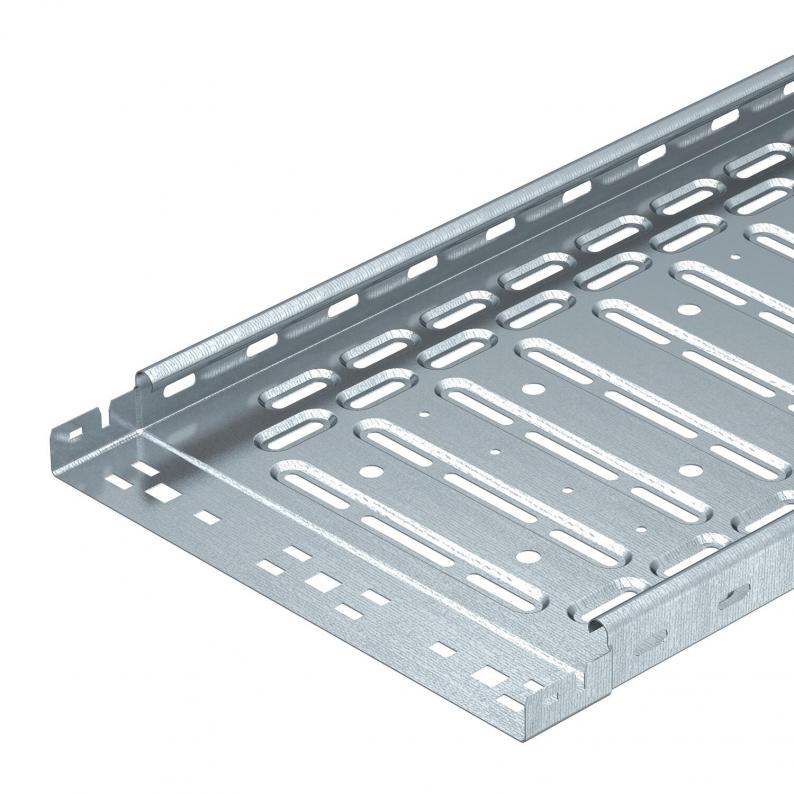

Kabeļu rene RKS-Magic® 35 FS
Tips RKSM 320 FS
Preces nr. 6047433
EAN 4012195390855
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 35 mm |
| Izmērs y | 150 mm |
| Izmērs B | 200 mm |
| Izmērs x | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 68 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,75 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 6800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Perforēta pamatne | 1 |
| Izmērs | 35x200x3050 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | RKSM sērija |
Noslodze
| Balstu atstatums 1,0 m | 1,1 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,5 kN/m |
| Balstu atstatums 2,0 m | 0,3 kN/m |
| Balstu atstatums 2,5 m | 0,15 kN/m |
| Balstu atstatums 3,0 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,8239 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 3,8239 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6068902
Gareno savienotāju komplekts Magic FSTips
KTSMV 320 FS
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (2)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
RKSM 310 FS
3050
100
35
nē
0,75
cinkots
Tērauds
cinks
6047417
RKSM 320 FS
3050
200
35
nē
0,75
cinkots
Tērauds
cinks
6047433
RKSM 330 FS
3050
300
35
nē
0,75
cinkots
Tērauds
cinks
6047460
Platums
RKSM 310 FS
Preces nr.
6047417
Garums
3050
Platums
100
Augstums
35
Funkciju nodrošināšana
nē
Loksnes biezums
0,75
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RKSM 320 FS
Preces nr.
6047433
Garums
3050
Platums
200
Augstums
35
Funkciju nodrošināšana
nē
Loksnes biezums
0,75
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RKSM 330 FS
Preces nr.
6047460
Garums
3050
Platums
300
Augstums
35
Funkciju nodrošināšana
nē
Loksnes biezums
0,75
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
