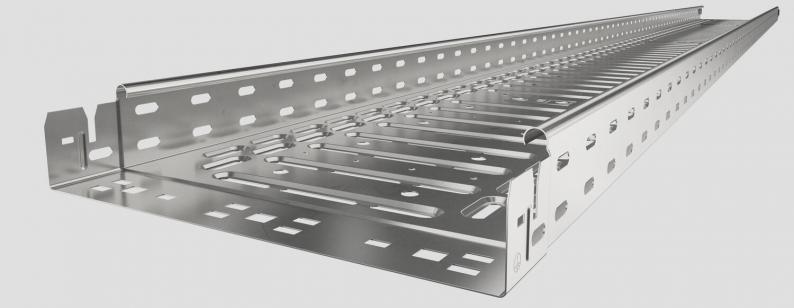

Kabeļu rene RKS-Magic® 60 A4
Type RKSM 610 A4
|Item no. 6047614
|EAN 4012195706113
Item no. / Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs y | 50 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,75 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Perforēta pamatne | 1 |
| Izmērs | 60x100x3050 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,0 m | 1,2 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,9 kN/m |
| Balstu atstatums 2,0 m | 0,6 kN/m |
| Balstu atstatums 2,5 m | 0,4 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,5251 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,5251 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
Item no. 6037170
Līkums, regulējams leņķis 60 A4Type
RB W 610 A4
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 6042371
Montāžas atzarojuma detaļa 60 A4Type
RAA 610 A4
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (8)
Deklarācijas (5)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
RKSM 610 A4
3050
100
60
jā
0,75
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047614
RKSM 615 A4
3050
150
60
jā
0,75
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047633
RKSM 620 A4
3050
200
60
jā
0,75
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047641
RKSM 630 A4
3050
300
60
jā
0,75
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047657
RKSM 640 A4
3050
400
60
nē
0,9
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047692
RKSM 650 A4
3050
500
60
nē
0,9
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047722
RKSM 660 A4
3050
600
60
nē
0,9
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
tērauda
6047738
