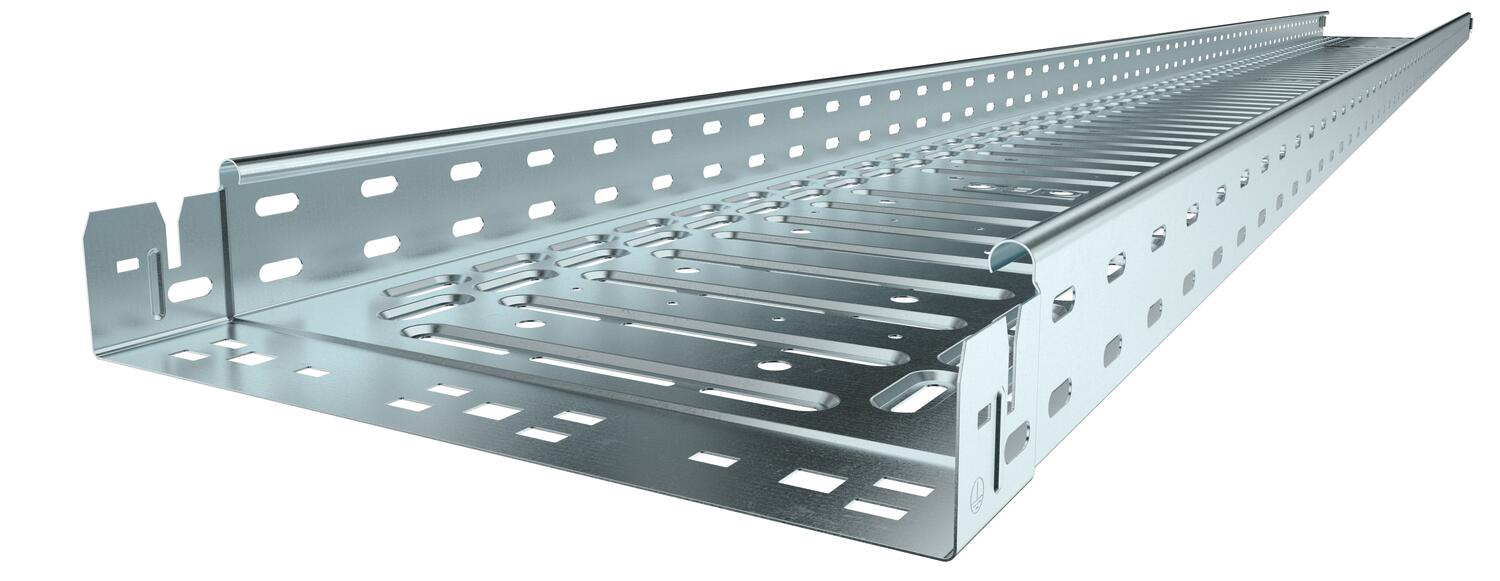

Kabeļu rene RKS-Magic® 60 FS
Tips RKSM 630 FS
Preces nr. 6047654
EAN 4012195391210
Preces nr. / Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 60 mm |
| Izmērs y | 250 mm |
| Izmērs B | 300 mm |
| Izmērs t | 100 mm |
| Izmērs x | 200 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 178 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,75 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 17800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Perforēta pamatne | 1 |
| Izmērs | 60x300x3050 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas, Izmantošana ugunsdrošības segās |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | RKSM sērija |
Noslodze
| Balstu atstatums 1,0 m | 1,2 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 1 kN/m |
| Balstu atstatums 2,0 m | 0,55 kN/m |
| Balstu atstatums 2,5 m | 0,4 kN/m |
| NEMA slodzes klase | 8AA |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,7675 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 5,7675 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6068920
Gareno savienotāju komplekts Magic FSTips
KTSMV 630 FS
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (4)
Sertifikāti (8)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
RKSM 610 FS
3050
100
60
jā
0,75
cinkots
Tērauds
cinks
6047611
RKSM 615 FS
3050
150
60
jā
0,75
cinkots
Tērauds
cinks
6047630
RKSM 620 FS
3050
200
60
jā
0,75
cinkots
Tērauds
cinks
6047638
RKSM 630 FS
3050
300
60
jā
0,75
cinkots
Tērauds
cinks
6047654
RKSM 640 FS
3050
400
60
jā
0,9
cinkots
Tērauds
cinks
6047689
RKSM 650 FS
3050
500
60
nē
0,9
cinkots
Tērauds
cinks
6047719
RKSM 660 FS
3050
600
60
nē
0,9
cinkots
Tērauds
