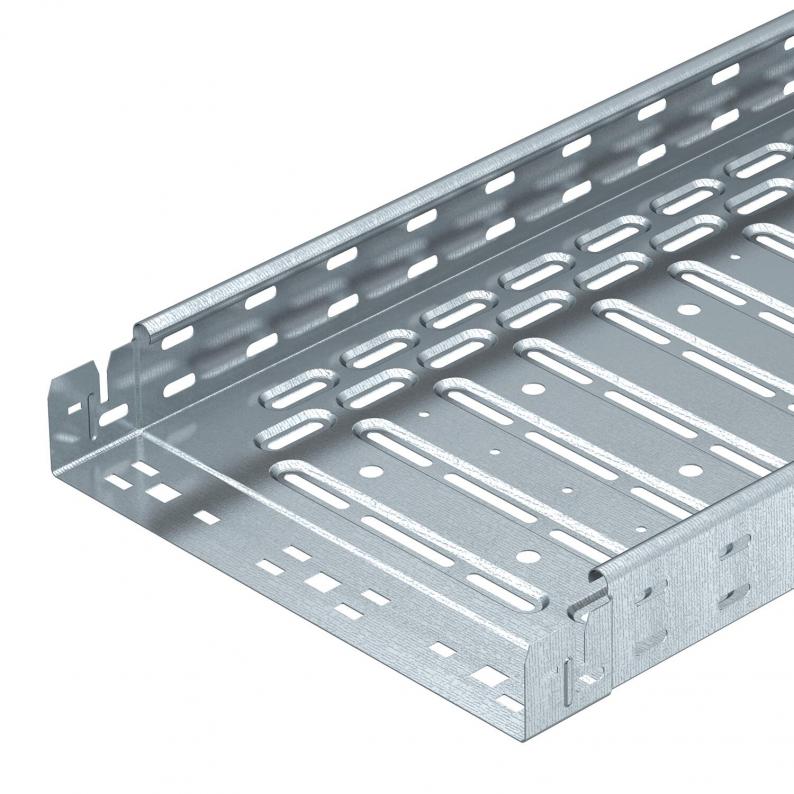

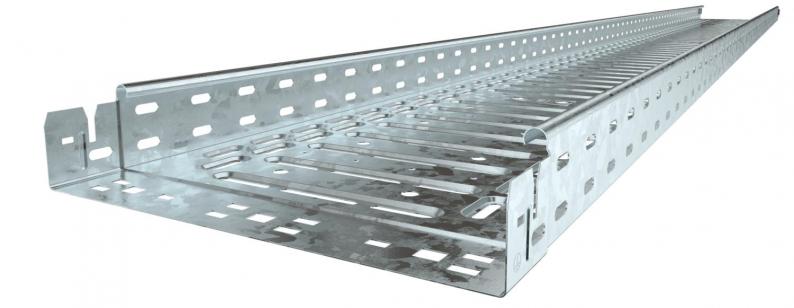

Kabeļu rene RKS-Magic® 60 FT
Type RKSM 610 FT
|Item no. 6047612
|EAN 4012195903895
Item no. / Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs y | 50 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Perforēta pamatne | 1,00 |
| Izmērs | 60x100x3050 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,0 m | 1,2 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,9 kN/m |
| Balstu atstatums 2,0 m | 0,6 kN/m |
| Balstu atstatums 2,5 m | 0,4 kN/m |
| NEMA slodzes klase | 8AA |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,5534 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 4,5534 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
KTSMV 610 DD
6068936
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 6068936
Gareno savienotāju komplekts Magic DDType
KTSMV 610 DD
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (9)
Deklarācijas (5)
Sertifikāti (6)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
RKSM 610 FT
3050
100
60
jā
1
karsti cinkots
Tērauds
cinks
6047612
RKSM 615 FT
3050
150
60
jā
1
karsti cinkots
Tērauds
cinks
6047631
RKSM 620 FT
3050
200
60
jā
1
karsti cinkots
Tērauds
cinks
6047639
RKSM 630 FT
3050
300
60
jā
1
karsti cinkots
Tērauds
cinks
6047655
RKSM 640 FT
3050
400
60
jā
1
karsti cinkots
Tērauds
cinks
6047690
RKSM 650 FT
3050
500
60
nē
1
karsti cinkots
Tērauds
cinks
6047720
RKSM 660 FT
3050
600
60
nē
1
karsti cinkots
Tērauds
cinks
6047736
