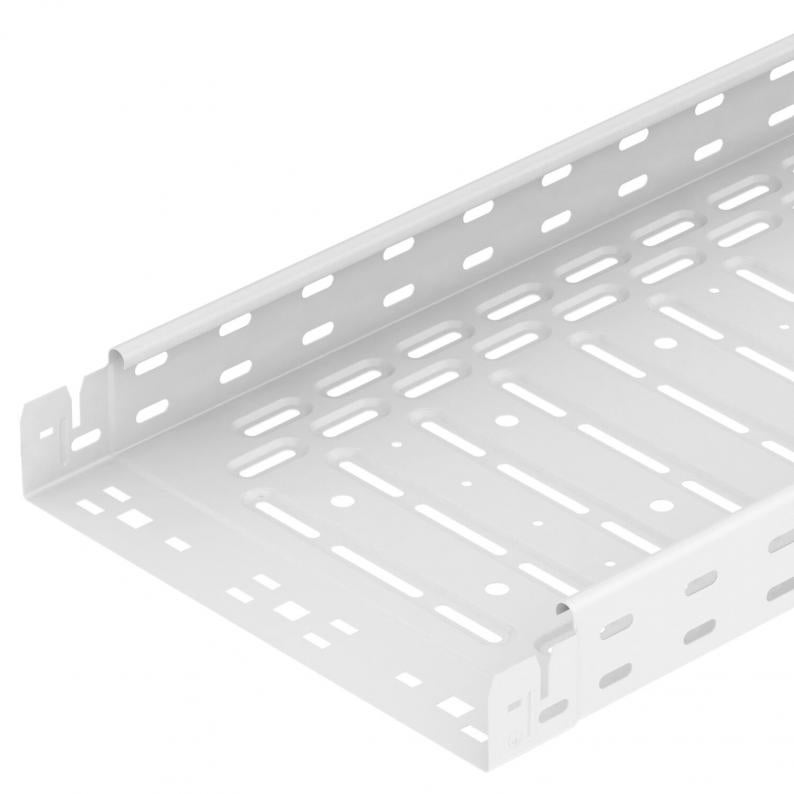

Kabeļu rene RKS-Magic® 60, sniegbalta

Kabeļu rene RKS-Magic® 60, sniegbalta

Type RKSM 610 FSK RW
|
Item no. 6048251
|
EAN 4012195391258
Show all variants
Item no. / Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums

Smallest selling unit: 6 m

m

Description

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Sānu malās ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai. Ar 11 mm caurumiem pamatnē tiešai vītņstieņu piekarei. Lietderīgais garums 3000 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Kabeļu renes virsma ir cinkota ar nepārtrauktās joslas metodi, uz redzamajām virsmām ir balts (RAL 9010) pulvera pārklājums.

Fasondetaļas baltā krāsas tonī (RAL 9010) ar pulvera pārklājumu, un citas krāsas pēc pieprasījuma.

  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Kabeļu rene, malas augstums 60 mm
  • CO₂ pēdas nospiedums (PCF)

Technical data

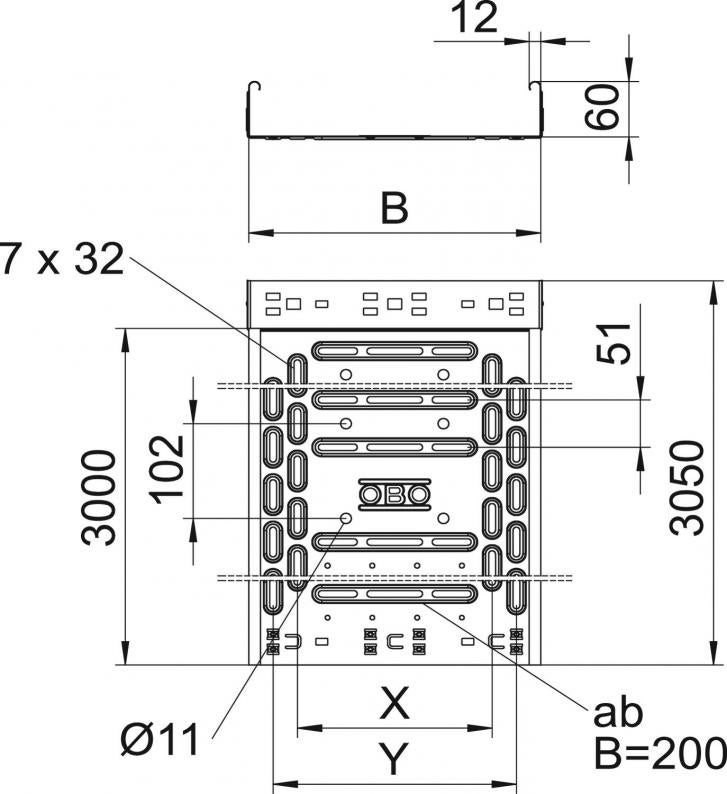

Izmēri

Garums3050 mm
Platums100 mm
Augstums60 mm
Izmērs y50 mm
Izmērs B100 mm

Tehniskie dati

Funkciju nodrošināšanajā
Sānu caurumijā
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums58 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums0,75 mm
Grīdā izveidotas atveres montāžas vajadzībāmjā
NATO perforācijas šablonsnē
Derīgais šķērsgriezums5800 mm²
Ar augšējo daļunē
Perforēta pamatne1
Izmērs60x100x3050
VirsmaPES50 – poliesters/epoksīds/redzamās virsmas pārklātas
MateriālsTērauds
Krāsadzidri balts; RAL 9010
UgunsdrošībaFunkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Lietderīgais garums3000 mm
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums

Noslodze

Balstu atstatums 1,0 m1,2 kN/m
Balstu atstatums 1,5 m0,9 kN/m
Balstu atstatums 2,0 m0,6 kN/m
Balstu atstatums 2,5 m0,4 kN/m
NEMA slodzes klase8AA

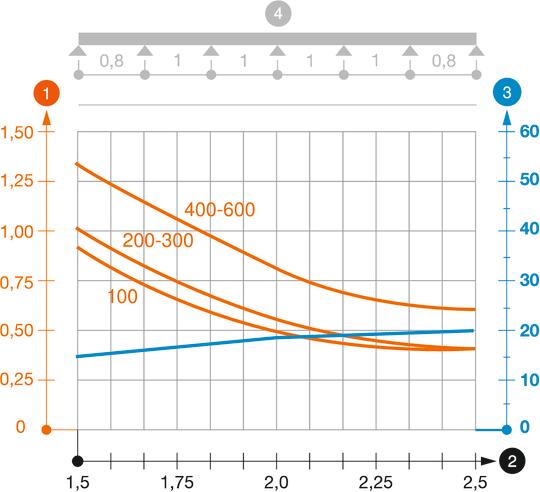

RKSM 60 tipa kabeļu renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Environmental Data

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem3,2205 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)3,2205 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-27T00:00:00.000+0200
Declared Unit (LCA)Metrs
Declared Unit Quantity (LCA)1

Downloads

0 selected

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)

Variants

Platums
Funkciju nodrošināšana
Loksnes biezums
RKSM 610 FSK RW
Item no.
6048251
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
jā
Loksnes biezums
0,75
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
RKSM 620 FSK RW
Item no.
6048255
Garums
3050
Platums
200
Augstums
60
Funkciju nodrošināšana
jā
Loksnes biezums
0,75
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
RKSM 630 FSK RW
Item no.
6048257
Garums
3050
Platums
300
Augstums
60
Funkciju nodrošināšana
jā
Loksnes biezums
0,75
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
RKSM 640 FSK RW
Item no.
6048259
Garums
3050
Platums
400
Augstums
60
Funkciju nodrošināšana
jā
Loksnes biezums
0,9
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
RKSM 650 FSK RW
Item no.
6048261
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
0,9
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
RKSM 660 FSK RW
Item no.
6048263
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
0,9
Virsma
PES50 – poliesters/epoksīds/redzamās virsmas pārklātas
Materiāls
Tērauds
Krāsa
dzidri balts; RAL 9010
