Kabeļu rene SKS 60 A2

Kabeļu rene SKS 60 A2

Tips SKS 610 A2
Preces nr. 6056735
EAN 4012196120550
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Loksnes biezums

Mazākā pārd. vien.: 3 m

m

Apraksts

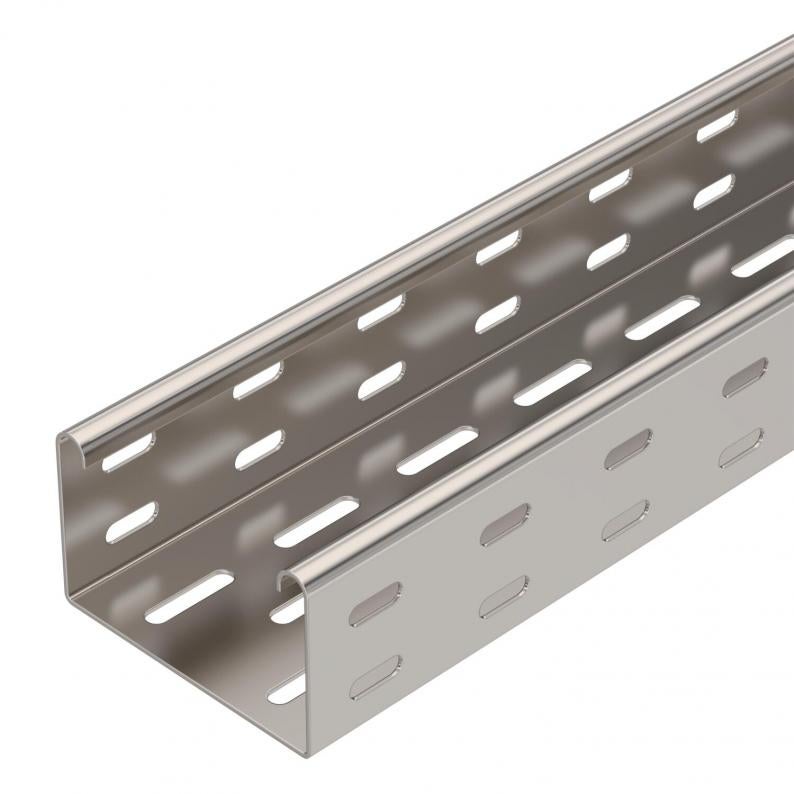

SKS 60 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Savienojuma detaļas ir pasūtāmas atsevišķi.

  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

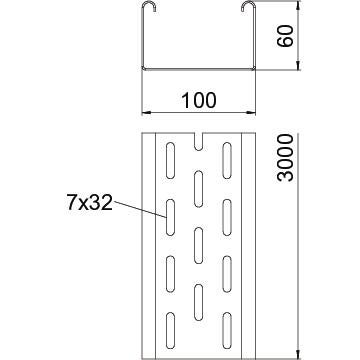

Izmēri

Garums3000 mm
Platums100 mm
Augstums60 mm
Izmērs B100 mm
Izmērs W100 mm

Tehniskie dati

Funkciju nodrošināšanajā
Sānu caurumijā
Savienotāja izpildījumsbez savienotāja
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums58 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums1,5 mm
Grīdā izveidotas atveres montāžas vajadzībāmjā
NATO perforācijas šablonsnē
Derīgais šķērsgriezums5800 mm²
Ar augšējo daļunē
ROHS atbilstībajā
Izmērs60x100x3000
Virsmaneizolēts, apstrādāts
MateriālsNerūsējošais tērauds 1.4301
Krāsatērauda
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Kabeļu nesošās sistēmas savienotāju veidsskrūvēts
Izstrādājuma sērijaSKS sērija

Noslodze

Balstu atstatums 1,5 m2,65 kN/m
Balstu atstatums 2,0 m1,8 kN/m
Balstu atstatums 2,5 m1,15 kN/m
Balstu atstatums 3,0 m0,5 kN/m
SKS 60 tipa kabeļu renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem13,8247 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)13,8247 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi

Preces nr. 6067654

Garenais savienotājs A2
Tips
RLVK 60 A2

Mazākā pārd. vien.: 10 Gabals

Gabals

Preces nr. 6036620

90° līkums 60 A2
Tips
RB 90 610 A2

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
RB W 610 A2

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)

Izpildījumi

Platums
SKS 610 A2
Preces nr.
6056735
Garums
3000
Platums
100
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
SKS 620 A2
Preces nr.
6056737
Garums
3000
Platums
200
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
SKS 630 A2
Preces nr.
6056739
Garums
3000
Platums
300
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
SKS 640 A2
Preces nr.
6056742
Garums
3000
Platums
400
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
SKS 650 A2
Preces nr.
6056744
Garums
3000
Platums
500
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
SKS 660 A2
Preces nr.
6056746
Garums
3000
Platums
600
Funkciju nodrošināšana
jā
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
