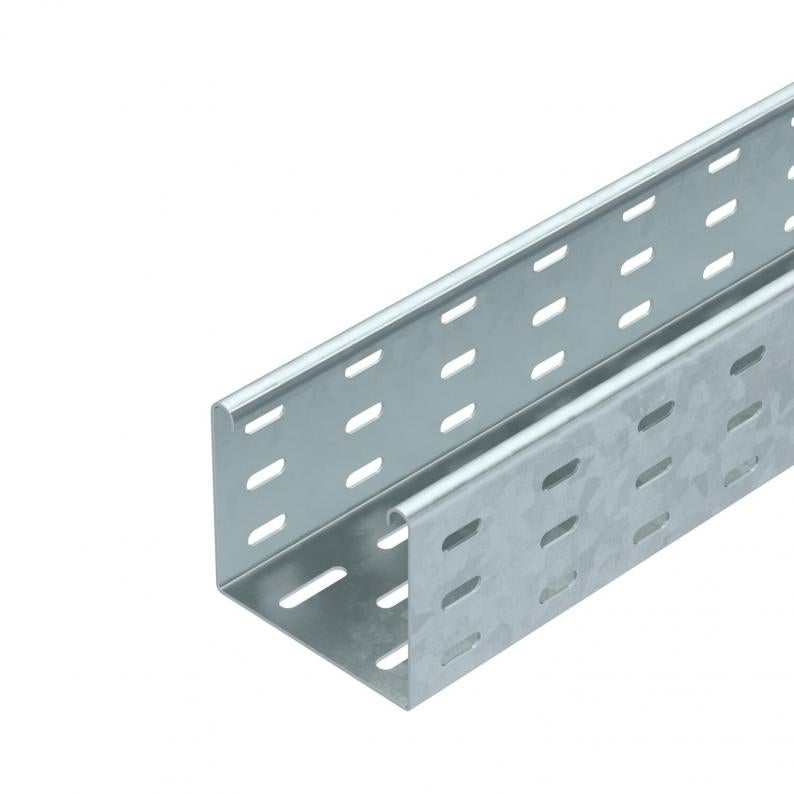

Kabeļu rene SKS 85 FT
Tips SKS 810 FT
Preces nr. 6058620
EAN 4012196061457
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
SKS 85 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

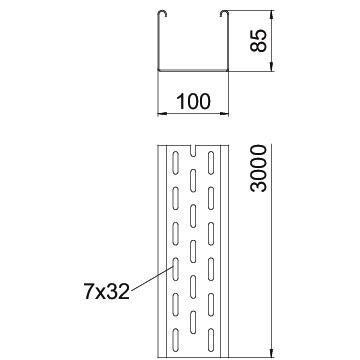

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 85 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 83 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 8300 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 85 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 85x100x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | SKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 2,8 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,25 kN/m |
| Balstu atstatums 2,5 m | 1,5 kN/m |
| Balstu atstatums 3,0 m | 0,75 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,5243 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,5243 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067816
Garenie un leņķa savienotāji 85 FTTips
RLVL 85 FT
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
SKS 810 FT
3000
100
nē
1,5
karsti cinkots
Tērauds
6058620
SKS 820 FT
3000
200
nē
1,5
karsti cinkots
Tērauds
6058647

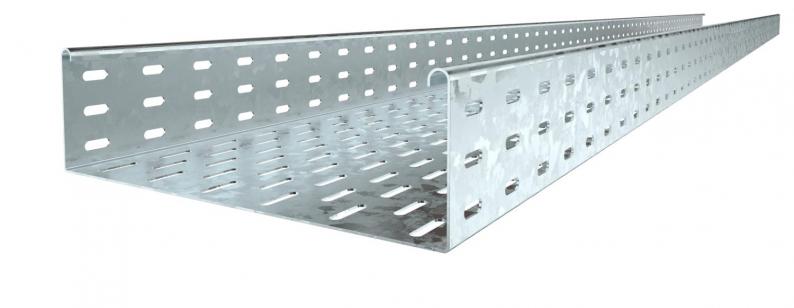

SKS 830 FT
3000
300
nē
1,5
karsti cinkots
Tērauds
6058663
SKS 840 FT
3000
400
nē
1,5
karsti cinkots
Tērauds
6058698
SKS 850 FT
3000
500
nē
1,5
karsti cinkots
Tērauds
6058728
SKS 860 FT
3000
600
nē
1,5
karsti cinkots
Tērauds
6058744
