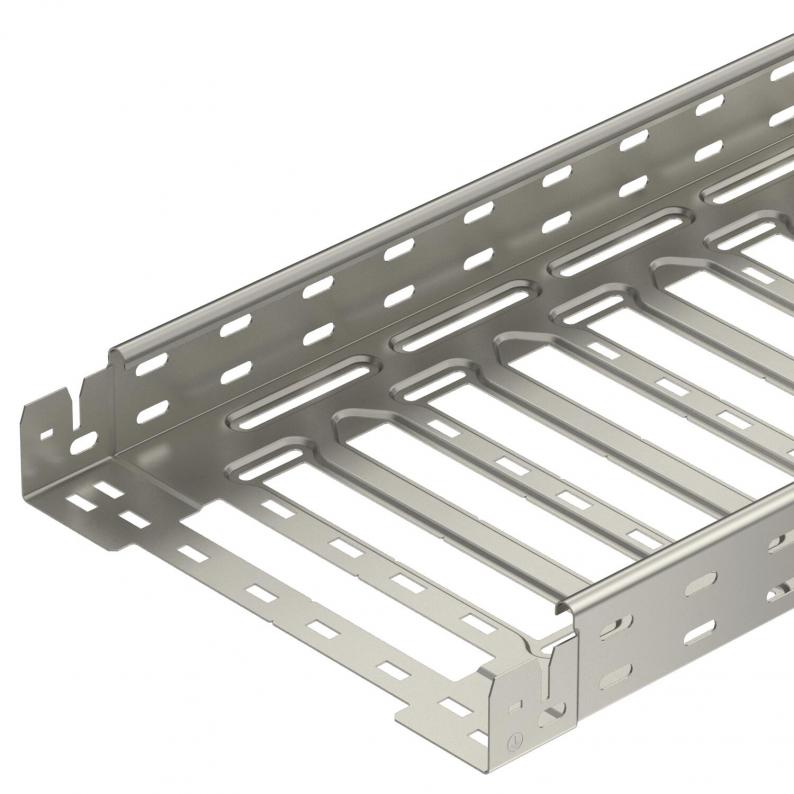

Kabeļu rene SKS-Magic® 60 A2
Tips SKSM 610 A2
Preces nr. 6059490
EAN 4012195832720
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs y | 62 mm |
| Izmērs L | 30 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 60x100x3050 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | SKSM sērija |
Noslodze
| Balstu atstatums 1,5 m | 3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,25 kN/m |
| Balstu atstatums 2,5 m | 1,58 kN/m |
| Balstu atstatums 3,0 m | 1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 14,0803 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 14,0803 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037150
Līkums, regulējams leņķis 60 A2Tips
RB W 610 A2
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 6042311
Montāžas/atzarojuma detaļa 60 A2Tips
RAA 610 A2
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (2)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
SKSM 610 A2
3050
100
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059490
SKSM 620 A2
3050
200
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059494
SKSM 630 A2
3050
300
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059496
SKSM 640 A2
3050
400
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059498
SKSM 650 A2
3050
500
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059500
SKSM 660 A2
3050
600
60
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4301
tērauda
6059502
Platums
SKSM 610 A2
Preces nr.
6059490
Garums
3050
Platums
100
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
SKSM 620 A2
Preces nr.
6059494
Garums
3050
Platums
200
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
SKSM 630 A2
Preces nr.
6059496
Garums
3050
Platums
300
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
SKSM 640 A2
Preces nr.
6059498
Garums
3050
Platums
400
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
SKSM 650 A2
Preces nr.
6059500
Garums
3050
Platums
500
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
SKSM 660 A2
Preces nr.
6059502
Garums
3050
Platums
600
Augstums
60
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
Krāsa
tērauda
