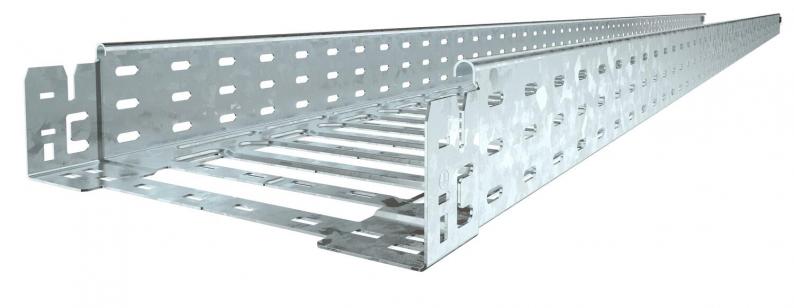

Kabeļu rene SKS-Magic® 85 FT
Tips SKSM 810 FT
Preces nr. 6059549
EAN 4012195833086
Preces nr. / Tips
Garums
Platums
Augstums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Tehniskie dati
Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 85 mm |
| Izmērs y | 62 mm |
| Izmērs L | 30 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 83 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 8300 mm² |
| Ar augšējo daļu | nē |
| ROHS atbilstība | jā |
| Izmērs | 85x100x3050 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | SKSM sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,4 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,7 kN/m |
| Balstu atstatums 2,5 m | 2,07 kN/m |
| Balstu atstatums 3,0 m | 1,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,6306 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,6306 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037220
Līkums, regulējams leņķis 85 FTTips
RB W 810 FT
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Preces nr.
SKSM 810 FT
3050
100
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059549
SKSM 820 FT
3050
200
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059553
SKSM 830 FT
3050
300
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059555
SKSM 840 FT
3050
400
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059557
SKSM 850 FT
3050
500
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059559
SKSM 860 FT
3050
600
85
nē
1,5
karsti cinkots
Tērauds
cinks
6059561
Platums
SKSM 810 FT
Preces nr.
6059549
Garums
3050
Platums
100
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
SKSM 820 FT
Preces nr.
6059553
Garums
3050
Platums
200
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
SKSM 830 FT
Preces nr.
6059555
Garums
3050
Platums
300
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
SKSM 840 FT
Preces nr.
6059557
Garums
3050
Platums
400
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
SKSM 850 FT
Preces nr.
6059559
Garums
3050
Platums
500
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
SKSM 860 FT
Preces nr.
6059561
Garums
3050
Platums
600
Augstums
85
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
